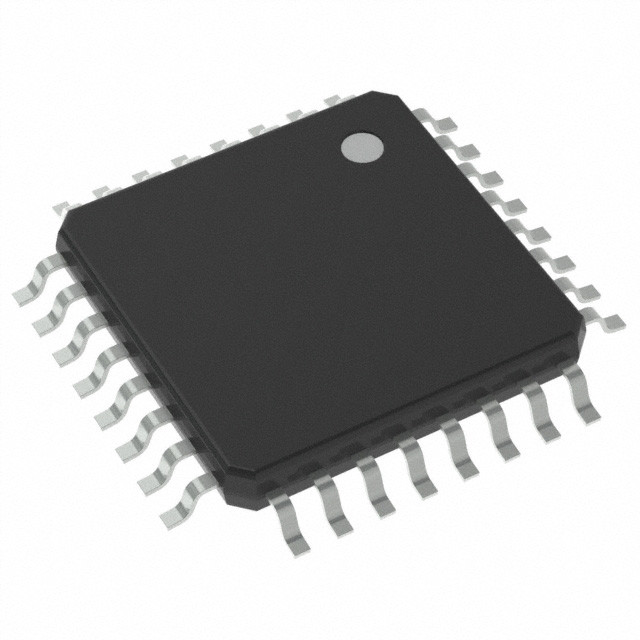

ATTINY48-AUR IC MCU 8BIT 4KB FLASH 32TQFP Tecnologia del microchip

Visualizzazione

L'ATtiny48/88 è un microcontrollore CMOS a 8 bit basato sull'architettura RISC AVR.l'ATtiny48/88 raggiunge throughput che si avvicinano a 1 MIPS per MHz consentendo al progettista del sistema di ottimizzare il consumo di energia rispetto alla velocità di elaborazione.

Caratteristiche

• Microcontrollore AVR® a 8 bit ad alte prestazioni e a bassa potenza
• Architettura RISC avanzata
123 istruzioni efficaci esecuzione della maggior parte dei cicli di orologeria singola
32 x 8 Registri di lavoro a scopo generale
 Funzionamento completamente statico
• Segmenti di memoria non volatili ad alta resistenza
4K/8K byte di memoria flash programmabile in sistema
¢ 64/64 byte EEPROM
¢ 256/512 byte SRAM interna
¢ Cicli di scrittura/cancellazione: 10.000 Flash/100.000 EEPROM
Ritenzione dei dati: 20 anni a 85°C / 100 anni a 25°C
¢ Programmazione di blocco per la sicurezza del software
• Caratteristiche periferiche
Un timer/controllore a 8 bit con prescaler separato e modalità di confronto
Un timer/controllore a 16 bit con prescaler e modalità di confronto e cattura
- ADC a 6 o 8 canali a 10 bit
Interfaccia seriale SPI master/slave
Interfaccia seriale a due fili orientata ai byte (compatibile con Philips I2C)
Timer programmabile con oscillatore separato sul chip
Comparatore analogico su chip
Interrompere e svegliare al cambio di spilla
• Caratteristiche speciali del microcontrollore
¢ debugWIRE Sistema di debug sul chip
Programmabile in sistema tramite porta SPI
– Power-On Reset and Programmable Brown-Out Detection
Oscillatore calibrato interno
Fonti di interruzione esterne e interne
Tre modalità di sonno: inattivo, riduzione del rumore dell'ADC e spegnimento
Sensore di temperatura su chip
• I/O e pacchetti
24 linee di I/O programmabili:
• PDIP a 28 pin
• QFN/MLF da 28 pannelli
28 linee di I/O programmabili:
• TQFP a 32 conducenti
• QFN/MLF a 32 schede
• UFBGA a 32 palline
• Tensione di funzionamento:
¥ 1,8 ¥ 5,5 V
• Intervallo di temperatura:
-40°C a +85°C
• Grado di velocità:
0 4 MHz @ 1,8 5.5V
0 8 MHz @ 2,7 5.5V
0 12 MHz @ 4.5 5.5V
• Basso consumo energetico
¢ Modalità attiva: 1 MHz, 1,8V: 240 μA
¢ modalità di spegnimento: 0,1 μA a 1,8 V
