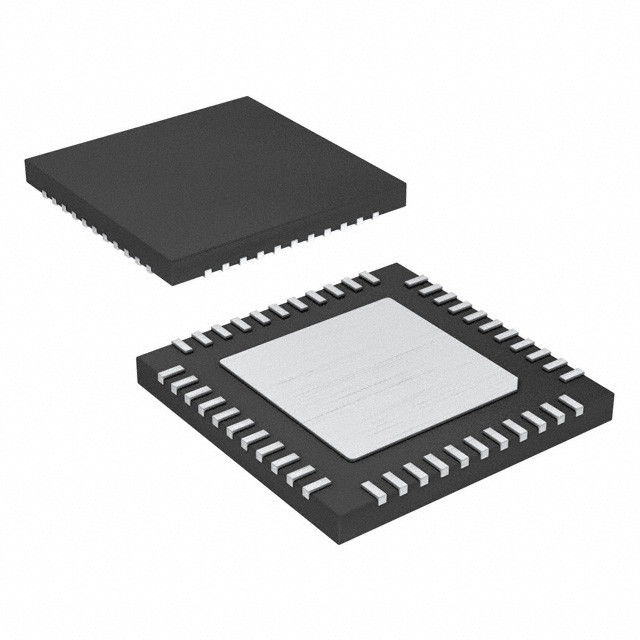

ATXMEGA16A4U-MHR IC MCU 8/16BIT 16KB FLASH 44VQFN Tecnologia a microchip

Visualizzazione

L'Atmel AVR XMEGA è una famiglia di microcontrollori a bassa potenza, alte prestazioni e ricchi di periferiche a 8/16 bit basati sull'architettura RISC migliorata AVR.Eseguendo le istruzioni in un singolo ciclo di orologeria, i dispositivi AVR XMEGA raggiungono un throughput della CPU che si avvicina a un milione di istruzioni al secondo (MIPS) per megahertz, consentendo al progettista del sistema di ottimizzare il consumo di energia rispetto alla velocità di elaborazione.

Caratteristiche

• Microcontrollore Atmel® AVR® XMEGA® 8/16 bit ad alte prestazioni e a bassa potenza
• Memorie di programmi e dati non volatili
• 16K - 128KB di flash autoprogrammabile in sistema
• Sezione di avvio 4K - 8KB
• 1K - 2KB EEPROM
• 2K - 8KB di SRAM interna
• Caratteristiche periferiche
• Controller DMA a quattro canali
• Sistema di eventi su otto canali
• Cinque timer/contatori a 16 bit
• Tre timer/contatori con 4 canali di confronto di uscita o di cattura di input
• Due timer/contatori con 2 canali di confronto di uscita o di cattura di input
• Estensioni ad alta risoluzione su tutti i timer/contatori
• Estensione avanzata della forma d'onda (AWeX) su un timer/contratore
• Interfaccia di un dispositivo USB
• compatibile con dispositivi USB 2.0 a piena velocità (12Mbps) e a bassa velocità (1,5Mbps)
• 32 endpoint con piena flessibilità di configurazione
• Cinque USART con il sostegno dell'IrDA per un USART
• Due interfacce a due fili con doppia corrispondenza degli indirizzi (compatibili I2C e SMBus)
• due interfacce periferiche seriali (SPI)
• Motore criptografico AES e DES
• generatore CRC-16 (CRC-CCITT) e CRC-32 (IEEE® 802.3)
• Contatore in tempo reale (RTC) a 16 bit con oscillatore separato
• Un convertitore analogico-digitale a dodici canali, 12 bit, 2 ms/s
• Un convertitore digitale in analogico a due canali, 12 bit, 1 msps
• Due comparatori analogici con funzione di confronto a finestra e sorgenti di corrente
• Interruzioni esterne su tutti i pin di I/O di uso generale
• Timer programmabile con oscillatore a potenza ultra bassa
• Supporto per la libreria QTouch®
• pulsanti, cursori e ruote a tocco capacitivi
• Caratteristiche speciali del microcontrollore
• Ripristino di accensione e rilevamento programmabile del brown-out
• Opzioni di orologeria interna ed esterna con PLL e prescaler
• Controller di interruzione programmabile a più livelli
• Cinque modalità di sonno
• Interfacce di programmazione e debug
• PDI (interfaccia programma e debug)
• I/O e pacchetti
• 34 pin di I/O programmabili
• 44 - piombo TQFP
• 44 - pad VQFN/QFN
• 49 - palla VFBGA
• tensione di funzionamento
• 1,6 3,6 V
• Frequenza di funzionamento
• 0 ¢ 12MHz da 1,6V
• 0 ¢ 32 MHz da 2,7 V
