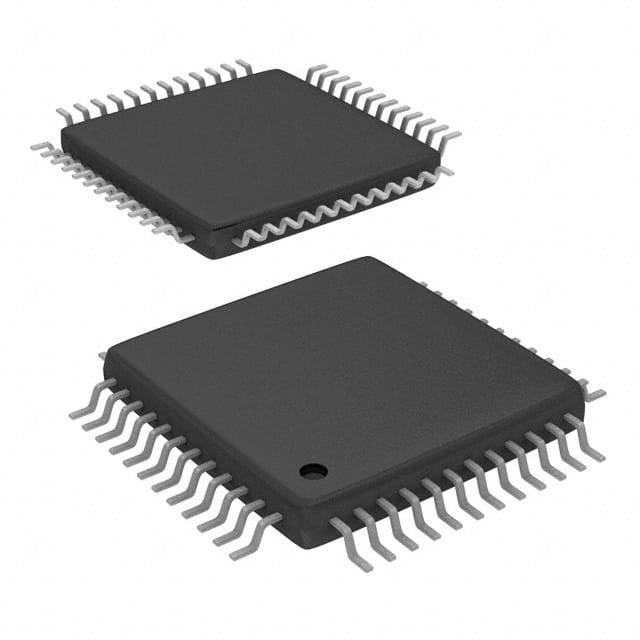

C8051F380-GQR IC MCU 8BIT 64KB FLASH 48TQFP Silicon Labs

Visualizzazione del sistema

I dispositivi C8051F380/1/2/3/4/5/6/7/C sono MCU System-on-a-Chip a segnale misto completamente integrati.

■ Core di microcontrollore compatibile con il sistema 8051 (fino a 48 MIPS)

■ Interfaccia di debug in sistema, a piena velocità e non invasiva (on-chip)
■ Universal Serial Bus (USB) Function Controller con otto tubi endpoint flessibili, integrati
trasmettitore-ricevitore e 1 kB di RAM FIFO
■ Regulatore di tensione di alimentazione
■ ADC a differenziale di 10 bit a 500 ksp con multiplex analogo
■ Sensore di riferimento di tensione e di temperatura su chip
■ Comparatori di tensione su chip (2)
■ Oscillatore interno calibrato a 48 MHz
■ Oscillatore interno a bassa frequenza per un ulteriore risparmio energetico
■ Memoria Flash su chip fino a 64 kB
■ fino a 4352 byte di RAM su chip (256 + 4 kB)
■ Interfaccia di memoria esterna (EMIF) disponibile in versioni a 48 pin.
■ 2 I2C/SMBus, 2 UART e interfacce seriali SPI avanzate implementate in hardware
■ quattro timer a 16 bit di uso generale
■ Matrice PCA (Programmable Counter/Timer Array) con cinque moduli di cattura/confronto e Watchdog
Funzione del timer
■ Ripristino di accensione, monitor VDD e rilevatore di orologio mancante
■ fino a 40 porte di ingresso/uscita (tolerante a 5 V)
