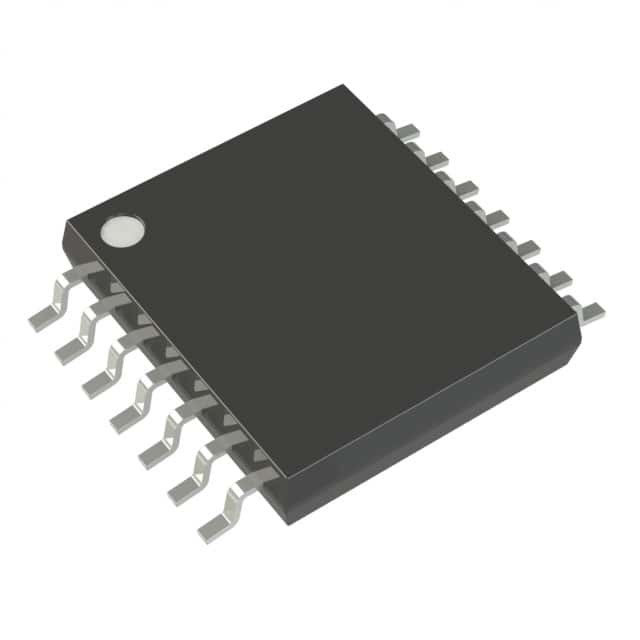

PIC16F1503T-I/ST IC MCU 8BIT 3.5KB FLASH 14TSSOP Tecnologia a microchip

CPU RISC ad alte prestazioni:

• Architettura ottimizzata per il compilatore C
• Solo 49 istruzioni
• Velocità di funzionamento:
- Input di clock a corrente continua di 20 MHz
- DC 200 ns ciclo di istruzione
• Capacità di interruzione con salvataggio automatico del contesto
• 16-Level Deep Hardware Stack con Overflow/Underflow Reset opzionale
• Modi di indirizzamento diretto, indiretto e relativo:
- due registri di selezione file (FSR) a 16 bit
#NOME?

Struttura oscillatrice flessibile:

• Blocco oscillatore interno a 16 MHz:
- calibrato in fabbrica a ± 1%, tipico
- gamma di frequenze selezionabile dal software da 16 MHz a 31 kHz
• Oscillatore interno a bassa potenza a 31 kHz
• Tre modalità di orologio esterno fino a 20 MHz

Caratteristiche speciali del microcontrollore:

• Intervallo di tensione di funzionamento:
- da 1,8 a 3,6 V (PIC16LF1503)
- da 2,3 a 5,5 V (PIC16F1503)
• Autoprogrammabile sotto controllo software
• Ripristino di accensione (POR)
• Timer di accensione (PWRT)
• Programmabile Low-Power Brown-out Reset (LPBOR)
• Timer esteso per cani da guardia (WDT):
- Periodo programmabile da 1 ms a 256 s
• Protezione del codice programmabile
• Programmazione seriale in circuito (ICSP) tramite due pin
• Programmazione a bassa tensione migliorata (LVP)
• Debug in circuito (ICD) tramite due pin
• Modalità di sonno a risparmio energetico:
- Modalità di riposo a bassa potenza
- BOR a bassa potenza (LPBOR)
• Indicatore di temperatura integrato
• Flash ad alta resistenza da 128 byte
- 100.000 di scrittura Flash resistenza (minimo)

Memoria:

• 2 Kwords Lineare Programma di memoria di indirizzamento
• 128 byte di memoria di dati lineare
• Memoria flash di dati ad alta resistenza (HEF)
- 128 byte se lo stoccaggio non volatile
- 100k cicli di cancellazione/scrittura

Caratteristiche di potenza estremamente bassa (XLP) (PIC16LF1503):

• Corrente di sonno:
- 20 nA @ 1,8 V, tipico
• Corrente del timer del cane da guardia:
- 260 nA @ 1,8 V, tipico
• Corrente di funzionamento:
- 30 μA/MHz @ 1,8 V, tipico
(Continua...)
