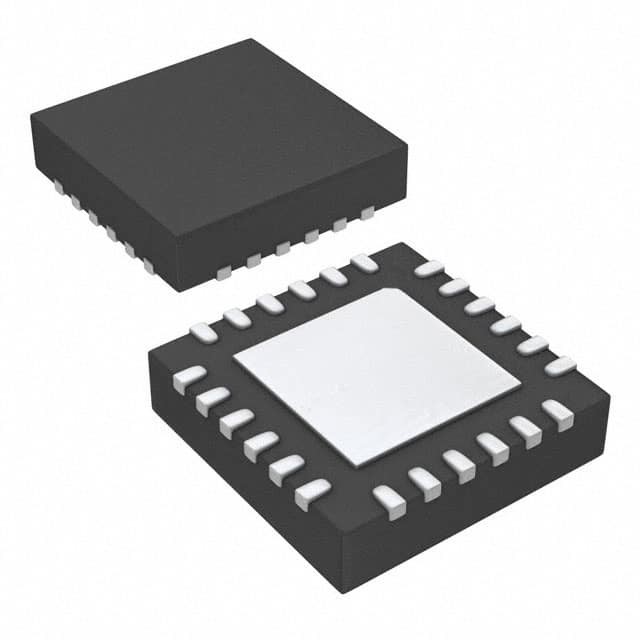

C8051F931-G-GMR IC MCU 8BIT 64KB FLASH 24QFN Silicon Labs

Visualizzazione del sistema

I dispositivi C8051F93x-C8051F92x sono MCU System-on-a-Chip a segnale misto completamente integrati. Le caratteristiche evidenziate sono elencate di seguito.1 per la selezione delle caratteristiche specifiche del prodotto e per i numeri di ordinazione delle parti.

• Funzionamento a batteria singola/doppia con convertitore di potenziamento a corrente continua.
• Core di microcontrollore compatibile con il sistema 8051 (fino a 25 MIPS)
• Interfaccia di debug in sistema, a piena velocità e non invasiva (on-chip)
• ADC a 10 bit vero a 300 ksps a 23 canali con multiplex analogo
• Referenza di corrente programmabile a 6 bit
• Oscillatore interno programmabile di precisione a 24,5 MHz con tecnologia a spettro diffuso.
• 64 KB o 32 KB di memoria Flash su chip
• 4352 byte di RAM su chip
• SMBus/I2C, UART avanzata e due interfacce seriali SPI avanzate implementate in hardware
• Quattro timer a 16 bit di uso generale
• Matrice PCA (Programmable Counter/Timer Array) con sei moduli di cattura/confronto e
Funzione di cronometratore per cani da guardia
• On-chip Power-On Reset, monitor VDD e sensore di temperatura
• Due Comparatori di tensione on-chip con 23 ingressi Touch Sense.
• 24 o 16 porte di I/O (tolleranti 5 V)

Tensione di alimentazione da 0,9 a 3,6 V

- Modalità monocellulare supporta il funzionamento da 0,9 a 1,8 V
- Modalità a due celle supporta il funzionamento da 1,8 a 3,6 V
- Convertisore a corrente continua integrato con uscita da 1,8 a 3,3 V per uso in modalità monocellulare
- Il regolatore LDO integrato consente una tensione di alimentazione analogica elevata e una bassa tensione del nucleo digitale
- 2 monitor di approvvigionamento integrati (detettori di arresto)

Convertitore analogico-digitale a 10 bit

- ± 1 LSB INL; nessun codice mancante
- Portata programmabile fino a 300 kps
- Fino a 23 input esterni
- Voltaggio di riferimento sul chip
- Il PGA su chip consente di misurare tensioni fino al doppio della tensione di riferimento
- Accumulatore a media automatica a 16 bit con modalità burst
fornisce una maggiore risoluzione ADC
- Generatore di interruzioni a finestre dipendente dai dati
#NOME?

Due paragoni

- Istesi programmabile e tempo di risposta
- Configurabile come sorgente di risveglio o di ripristino
- Fino a 23 input sensoriali tattili

Referenza di corrente programmabile a 6 bit

- fino a ± 500 μA. Può essere utilizzato come bias o per
con una tensione di riferimento personalizzata

Debug sul chip

- Il circuito di debug sul chip facilita la piena velocità,
Debug non intrusivo in sistema (senza emulatore richiesto)
- Fornisce punti di interruzione, singolo passo
- Ispezionare/modificare memoria e registri
#NOME?

Core 8051 μC ad alta velocità

- architettura di istruzioni pipeline; esegue il 70% delle istruzioni
istruzioni in 1 o 2 orologi di sistema
- Fino a 25 MIPS con clock a 25 MHz
#NOME?

Memoria

- 4352 byte RAM interna (256 + 4096)
- 64 kB (F93x) o 32 kB (F92x) Flash; programmabile in sistema
in settori da 1024 byte sono
riservato nei dispositivi da 64 kB

Periferie digitali

- 24 o 16 porte di I/O; tutti 5 V tolleranti con lavandino elevato
Forza di azionamento corrente e programmabile - Hardware
SMBusTM (I2CTM Compatible), 2 x SPITM e UART
porte seriali disponibili simultaneamente
- Quattro contatori/timer a 16 bit di uso generale
- Matrice di contatori/timer programmabile a 16 bit con sei
moduli di cattura/confronto e timer di controllo
- Hardware SmaRTClock funziona fino a 0,9 V e
richiede una corrente di alimentazione inferiore a 0,5 μA

Fonti dell'orologio

- Oscillatori interni: 24,5 MHz, accuratezza del 2%
supporta il funzionamento UART; 20 MHz a bassa potenza
L' oscillatore richiede pochissima corrente di bias
- Oscillatore esterno: Crystal, RC, C, o CMOS Clock
- SmaRTClock oscillatore: 32 kHz cristallo o interno
modalità autooscillazione
- Può passare da una sorgente di orologeria all'altra; utile
nell'attuazione di varie modalità di risparmio energetico

Pacchi

- 32 pin QFN (5 x 5 mm)
- 24 pin QFN (4 x 4 mm)
- LQFP a 32 pin (7 x 7 mm, facile da saldare a mano)

Intervallo di temperatura: da ¥40 a +85 °C
