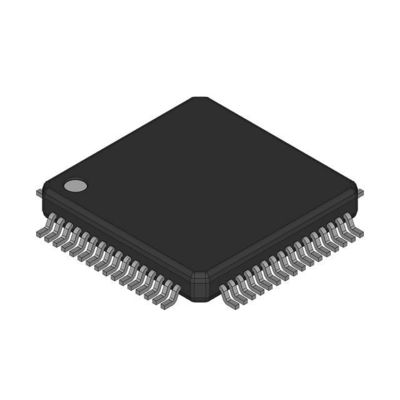

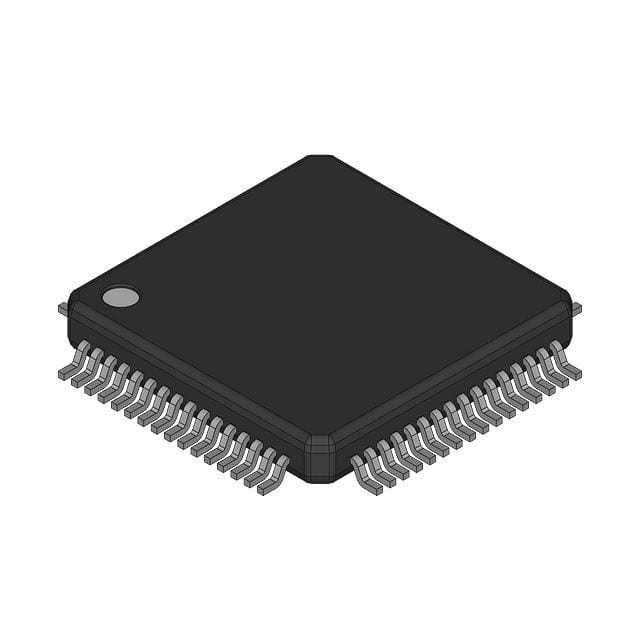

AT91SAM7S161-AU IC MCU 16/32BIT 16KB FLSH 64LQFP Atmel

Descrizione

Atmel's AT91SAM7S è una serie di microcontrollori Flash basati sul processore ARM RISC a 32 bit.0 dispositivo (esclusi gli AT91SAM7S32 e AT91SAM7S16), e un insieme completo di funzioni di sistema riducendo al minimo il numero di componenti esterni.Il dispositivo è un percorso di migrazione ideale per gli utenti di microcontrollori a 8 bit in cerca di prestazioni aggiuntive e memoria estesa.

Caratteristiche

• Incorpora il processore ARM7TDMI® ARM® Thumb®
Architettura RISC a 32 bit ad alte prestazioni
Set di istruzioni a 16 bit ad alta densità
Lideranza nel MIPS/Watt
Emulazione in circuito EmbeddedICETM, supporto del canale di comunicazione di debug
• Flash interno ad alta velocità
512 Kbyte (AT91SAM7S512) organizzati in due banche contigue di 1024 pagine di 256 byte (piano doppio)
256 Kbytes (AT91SAM7S256) Organizzato in 1024 pagine di 256 byte (Single Plane)
128 Kbytes (AT91SAM7S128) Organizzato in 512 pagine di 256 byte (Single Plane)
64 Kbytes (AT91SAM7S64) Organizzato in 512 pagine di 128 byte (Single Plane)
32 Kbytes (AT91SAM7S321/32) Organizzato in 256 pagine di 128 byte (Single Plane)
16 Kbytes (AT91SAM7S161/16 Organizzato in 256 pagine di 64 byte (Single Plane)
L'accesso a ciclo singolo fino a 30 MHz nelle condizioni peggiori
Prefetch Buffer ottimizza l'esecuzione delle istruzioni del pollice alla velocità massima
Tempo di programmazione della pagina: 6 ms, inclusa la cancellazione automatica della pagina, tempo di cancellazione completa: 15 ms
- 10.000 cicli di scrittura, capacità di conservazione dei dati di 10 anni, capacità di blocco del settore, bit di sicurezza flash
Interfaccia di programmazione Fast Flash per la produzione ad alto volume
• SRAM interna ad alta velocità, accesso a ciclo singolo alla velocità massima
¢ 64 Kbyte (AT91SAM7S512/256)
32 Kbyte (AT91SAM7S128)
- 16 Kbyte (AT91SAM7S64)
8 Kbyte (AT91SAM7S321/32)
4 Kbyte (AT91SAM7S161/16)
• Controller di memoria (MC)
- Controllo flash incorporato, stato di arresto e rilevamento di disallineamento
• Controller di reset (RSTC)
Basato su un rivelatore Brown-out calibrato in fabbrica e a bassa potenza
Fornisce la configurazione del segnale di reset esterno e lo stato della fonte di reset
• Generatore di orologio (CKGR)
Oscillatore RC a bassa potenza, oscillatore on-chip da 3 a 20 MHz e un PLL
• Controller di gestione dell'energia (PMC)
Capacità di ottimizzazione dell'alimentazione software, compresa la modalità di clock lento (fino a 500 Hz) e la modalità di inattività
Tre segnali di orologio esterno programmabili
• Controller avanzato di interruzione (AIC)
– Individually Maskable, Eight-level Priority, Vectored Interrupt Sources
Due (AT91SAM7S512/256/128/64/321/161) o uno (AT91SAM7S32/16) sorgente di interruzione esterna e una sorgente di interruzione rapida, interruzione spuriosa protetta
• Unità di debug (DBGU)
¢ UART a 2 fili e supporto per l'interruzione del canale di comunicazione di debug, prevenzione dell'accesso ICE programmabile
Modulo per la comunicazione seriale UART a due fili a scopo generale
• Periodic Interval Timer (PIT)
20 bit Programmabile Contatore più 12 bit Interval Counter
• Cane da guardia con finestra (WDT)
- Contatore programmabile protetto da chiave a 12 bit
Fornisce segnali di reset o di interruzione al sistema
Il contatore può essere fermato mentre il processore è in stato di debug o in modalità di inattività
(Continua...)
