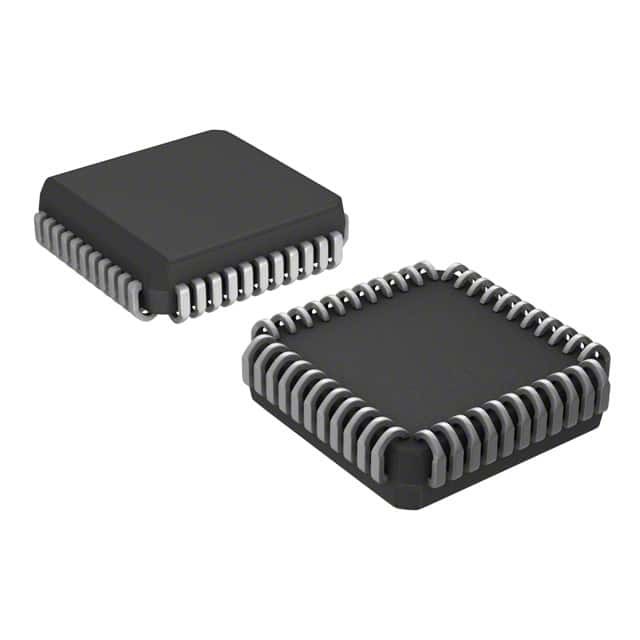

DS89C430-QNL+ IC MCU 8BIT 16KB FLASH 44PLCC Analog Devices Inc./Maxim Integrato

Descrizione generale

I DS89C430, DS89C440 e DS89C450 offrono le prestazioni più elevate disponibili tra i microcontrollori compatibili con l'8051.Sono dotati di processori di nuova concezione che eseguono istruzioni fino a 12 volte più veloci dell'originale 8051 alla stessa velocità cristallinaLe applicazioni tipiche avranno un miglioramento della velocità fino a 10 volte.i microcontrollori raggiungono prestazioni di 33 MIPS da una frequenza di clock massima di 33 MHz.

Caratteristiche

■ Architettura 8051 ad alta velocità
Un ciclo di orologio per macchina
Funzionamento in corrente continua a 33 MHz
Instruzione a ciclo singolo in 30ns
MOVX a lunghezza variabile opzionale per l'accesso
Periferie veloci/lenti
Indicatori dati doppi con automatico
Increment/Decrement e Toggle Select
Supporta quattro modalità di accesso alla memoria pagate
■ Memoria su chip
Memoria flash da 16 kb/32 kb/64 kb
Programmabile all'interno dell'applicazione
Programmabile in sistema tramite porta seriale
1kB di SRAM per MOVX
■ 80C52 Compatibile
8051 Pin e set di istruzioni compatibili
Quattro porte di I/O bidirezionali a 8 bit
Tre contatori a 16 bit
256 byte di RAM di Scratchpad
■ Modalità di gestione dell'energia
Divisore di orologio programmabile
Uscita automatica di hardware e software
■ funzione ROMIZZE
Selezionare la dimensione della memoria del programma interno da
Da 0 a 64kB
Consente l'accesso a tutta la mappa della memoria esterna
Regolabile dinamicamente dal software
■ Caratteristiche periferiche
Due porte seriali full duplex
Timer programmabile per cani da guardia
13 Fonti interrotte (sei esterne)
Cinque livelli di priorità di interruzione
Ripristinare il sistema di alimentazione
Avvertenza precoce: interruzione di corrente
Riduzione delle interferenze elettromagnetiche (EMI)

Applicazioni

Registrazione dei dati
Prodotti bianchi
Controllo motore
Magnetostrizione/Scanner
Telefoni
Climatizzazione
Vendita
Attrezzature per giochi
Controllo e gestione dell'energia degli edifici
Controller logici programmabili
Fornitori di corrente ininterrotti
Sicurezza degli edifici e controllo dell'accesso alle porte
Apparecchiature di testo per autoveicoli
Elettronica di consumo
Controllo e automazione industriale
