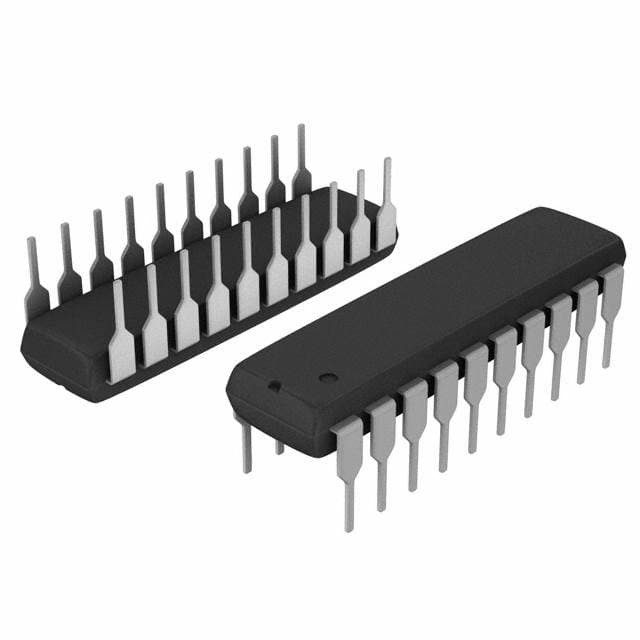

ATTINY2313A-PU IC MCU 8BIT 2KB FLASH 20DIP Tecnologia del microchip

Visualizzazione

L'ATTiny2313A/4313 è un microcontrollore CMOS a 8 bit basato sull'architettura RISC AVR.l'ATtiny2313A/4313 raggiunge throughputs che si avvicinano a 1 MIPS per MHz consentendo al progettista del sistema di ottimizzare il consumo di energia rispetto alla velocità di elaborazione.

Caratteristiche

• Microcontrollore AVR® a 8 bit ad alte prestazioni e a bassa potenza
• Architettura RISC avanzata
120 istruzioni efficaci esecuzione della maggior parte dei cicli di orologio singolo
32 x 8 Registri di lavoro a scopo generale
 Funzionamento completamente statico
¢ Fino a 20 MIPS a 20 MHz
• Dati e memoria di programma e dati non volatili
2/4K byte di flash autoprogrammabile in sistema
• Endurance 10.000 cicli di scrittura/cancellazione
128/256 byte EEPROM programmabile in sistema
• Durabilità: 100.000 cicli di scrittura/cancellazione
128/256 byte SRAM interna
¢ Blocco di programmazione per Flash Program e EEPROM Data Security
• Caratteristiche periferiche
Un timer/controllore a 8 bit con prescaler separato e modalità di confronto
Un timer/controllore a 16 bit con prescaler separato, modalità di confronto e cattura
4 canali PWM
Comparatore analogico su chip
Timer programmabile con oscillatore on-chip
Interfaccia seriale universale
¢ Full Duplex USART
• Caratteristiche speciali del microcontrollore
DebugWIRE On-chip Debug
Programmabile in sistema tramite porta SPI
Fonti di interruzione esterne e interne
Moduli di idle, di power-down e di standby a bassa potenza
- Circuito di riavvio di accensione migliorato
Circuito di rilevamento programmabile
Oscillatore calibrato interno
• I/O e pacchetti
18 linee di I/O programmabili
️ 20 pin PDIP, 20 pin SOIC, 20 pad MLF/VQFN
• tensione di funzionamento
¥ 1,8 ¥ 5,5 V
• Gradi di velocità
0 4 MHz @ 1,8 5.5V
0 10 MHz @ 2,7 5.5V
0 20 MHz @ 4.5 5.5V
• Intervallo di temperatura industriale: da -40°C a +85°C
• Basso consumo energetico
Modalità attiva
• 190 μA a 1,8 V e 1 MHz
¢ Modalità di inattività
• 24 μA a 1,8 V e 1 MHz
¢ Modalità di spegnimento
• 0,1 μA a 1,8 V e +25°C
