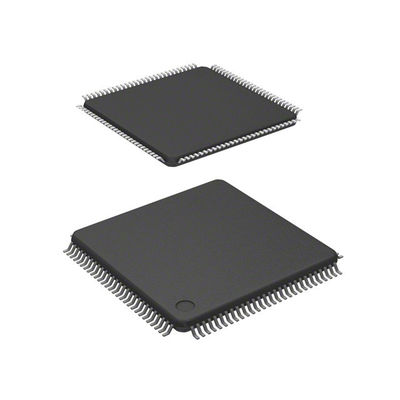

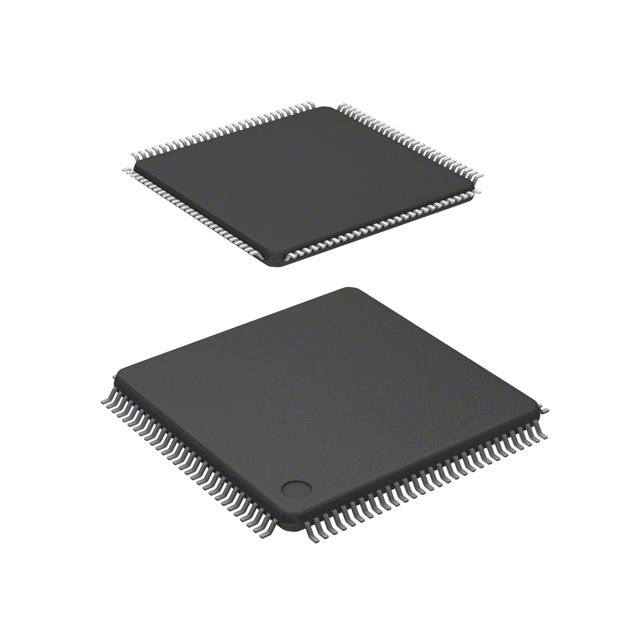

MC9S12E64CPVE IC MCU 16BIT 64KB FLASH 112LQFP N✖P USA Inc.

Introduzione

Visualizzazione
La famiglia MC9S12E è una famiglia di MCU a uso generale a basso costo a 112/80 pin.Tutti i membri della famiglia MC9S12E sono composti da periferiche standard su chip, tra cui un'unità di elaborazione centrale a 16 bit (HCS12 CPU), fino a 256K byte di flash EEPROM, fino a 16K byte di RAM, tre moduli di interfaccia di comunicazione seriale asincrona (SCI), un'interfaccia di periferiche seriale (SPI), un bus inter-IC (IIC),con una capacità di accensione superiore a 50 W,, un modulatore di impulsi a 15 bit a 6 canali con modulo di protezione contro i guasti (PMF), un modulatore di larghezza di impulsi a 8 bit a 6 canali (PWM), un convertitore analogico-digitale (ADC) a 10 bit a 16 canali,con una capacità di accensione superiore a 50 W,La famiglia MC9S12E ha percorsi di dati completi a 16 bit in tutto.In aggiunta alle porte di I/O disponibili su ciascun modulo, sono disponibili 16 bit di porta I/O dedicati con capacità Wake-Up dalla modalità STOP o WAIT.un regolatore di tensione basato su chip (VREG) genera la tensione di alimentazione digitale interna di 2.5V (VDD) da una gamma di alimentazione esterna da 3,135V a 5,5V.

Caratteristiche

• Core HCS12 a 16 bit
CPU HCS12
i. compatibile verso l'alto con il set di istruzioni M68HC11.
ii. Interrupt stacking e programmazione identici a M68HC11
iii. Coda di istruzioni
iv. Indirizzamento indicizzato migliorato
Controllo di mappatura dei moduli (MMC)
Controllo dell'interruzione (INT)
Modulo di debug in background (BDM)
¢ Debugger (DBG12) compresi i punti di interruzione e il buffer di traccia del cambiamento di flusso
Interfaccia di bus esterno multiplexato (MEBI)
• Input di interruzione del risveglio
Fino a 16 bit di porta disponibili per la funzione di interruzione di sveglio con filtraggio digitale
• Opzioni di memoria
¢ EEPROM flash a byte 32K, 64K, 128K o 256K
RAM in byte 2K, 4K, 8K o 16K
• Due convertitori digitale-analogico (DAC) a un canale
Risoluzione a 8 bit
• Convertitore analogico-digitale (ADC)
Modulo a 16 canali con risoluzione a 10 bit
Capacità di attivare la conversione esterna
• tre timer a 4 canali (TIM)
¢ Canali di cattura di input o di confronto di output programmabili
Modulo PWM semplice
¢ Reset del modulo contatore
Conteggio degli eventi esterni
Accumulazione di tempo limitata
• 6 canali PWM (PWM)
¢ Periodo e ciclo di servizio programmabili
️ 8-bit 6-canale o 16-bit 3-canale
Controllo separato per ogni larghezza di impulso e ciclo di lavoro

L'orologio selezionabile programmabile con una vasta gamma di frequenze
Input di spegnimento di emergenza veloce
• Modulatore di larghezza di impulso a 6 canali con protezione da guasti (PMF)
3 contatori indipendenti a 15 bit con modalità sincrona
¢ Operazione di canali complementari
Signali PWM allineati a bordo e centro
Inserimento di tempo morto programmabile
¢ Tassi di ricarica integrali da 1 a 16

3 pin di ingresso per il sensore di corrente
• Interfacce seriali
3 interfacce di comunicazione seriale asincrona (SCI)
Interfaccia periferica sincrona seriale (SPI)
¢ Inter-IC Bus (IIC)
• Generatore di orologio e ripristino (CRG)
¢ Cane da guardia della polizia con finestra
Interruzione in tempo reale
Monitore dell'orologio
Oscillatore a Pierce o a bassa corrente Colpitts
¢ moltiplicatore di frequenza di orologio a ciclo a blocco di fase
¢ modalità Autonomo in assenza di orologio esterno
¢ orologio di riferimento per oscillatori a cristallo da 0,5 a 16 MHz a bassa potenza
• Frequenza di funzionamento
50 MHz equivalenti a 25 MHz velocità del bus
• Regolatore interno da 2,5 V
L'intervallo di tensione di ingresso va da 3,135V a 5,5V
Capacità di funzionamento in modalità a bassa potenza
Include circuiti di ripristino a bassa tensione (LVR)
Include circuiti a bassa tensione (LVI)
• pacchetto LQFP da 112 o da 80 pin
- fino a 90 linee di I/O con capacità di ingresso e di azionamento da 5 V (pacchetto a 112 pin)
- fino a due linee dedicate di solo ingresso a 5 V (IRQ e XIRQ)
- 16 ingressi per convertitori A/D da 3,3 V/5 V
• Sostegno allo sviluppo.
¢ modalità debug TM di sfondo a filo singolo
Punto di rottura hardware on-chip
- funzionalità di debug migliorate
