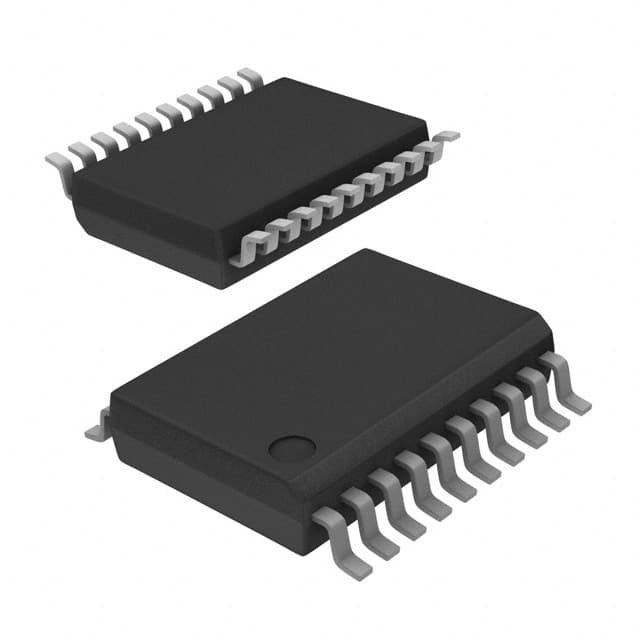

ATTINY461A-XUR IC MCU 8BIT 4KB FLASH 20TSSOP Tecnologia dei microchip

Visualizzazione

ATtiny261A/461A/861A sono microcontrollori CMOS a 8 bit a bassa potenza basati sull'architettura RISC avanzata AVR.i dispositivi raggiungono throughput che si avvicinano a 1 MIPS per MHz, consentendo al progettista del sistema di ottimizzare il consumo di energia rispetto alla velocità di elaborazione.

Caratteristiche

• Microcontrollore AVR® a 8 bit ad alte prestazioni e a bassa potenza
• Architettura RISC avanzata
123 istruzioni efficaci esecuzione della maggior parte dei cicli di orologeria singola
32 x 8 Registri di lavoro a scopo generale
 Funzionamento completamente statico
¢ Fino a 20 MIPS a 20 MHz
• Segmenti di memoria non volatili ad alta resistenza
2/4/8K byte di memoria flash programmabile in sistema
• Durazione: 10.000 cicli di scrittura/cancellazione
128/256/512 Bytes di EEPROM programmabile in sistema
• Durabilità: 100.000 cicli di scrittura/cancellazione
128/256/512 byte di SRAM interna
Ritenzione dei dati: 20 anni a 85°C / 100 anni a 25°C
Programmabile in sistema tramite porta SPI
¢ Programmazione di blocco per la sicurezza del software
• Caratteristiche periferiche
Un timer/controllore a 8/16 bit con prescaler
Un timer/controllore ad alta velocità da 8/10 bit con prescaler
• 3 uscite PWM ad alta frequenza con registri di confronto di uscita separati
• Generatore di tempo morto programmabile
¢ ADC a 10 bit
• 11 canali a singola destinazione
• 16 coppie di canali ADC
• 15 coppie di canali ADC differenziali con guadagno programmabile (1x, 8x, 20x, 32x)
Comparatore analogico su chip
Timer programmabile con oscillatore separato sul chip
Interfaccia seriale universale con rilevatore di condizione di avvio
Interrompere e svegliare al cambio di spilla
• Caratteristiche speciali del microcontrollore
¢ debugWIRE Sistema di debug sul chip
– Power-on Reset and Programmable Brown-out Detection
Oscillatore calibrato interno
Fonti di interruzione esterne e interne
4 modalità di riposo: a bassa potenza inattivo, riduzione del rumore ADC, standby e disattivazione
Sensore di temperatura su chip
• I/O e pacchetti
16 linee di I/O programmabili
¢ PDIP a 20 pin, SOIC a 20 pin, TSSOP a 20 pin e MLF a 32 pad
• tensione di funzionamento
¥ 1,8 ¥ 5,5 V
• Gradi di velocità
0 4 MHz @ 1,8 5.5V
0 10 MHz @ 2,7 5.5V
0 20 MHz @ 4.5 5.5V
• Consumo di energia a 1 MHz, 1,8 V, 25°C
¢ Attivo: 200 μA
Modulo di disattivazione: 0,1 μA
