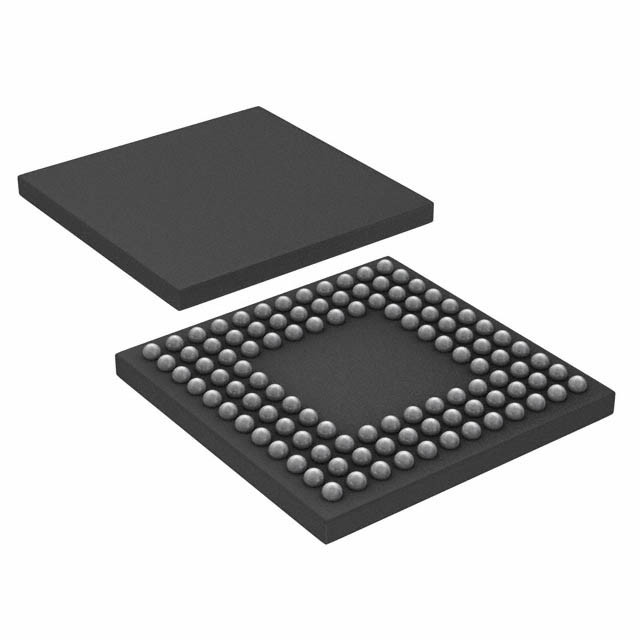

MCU IN CI LM3S6911-IBZ50-A2 32BIT 256KB FLASH 108BGA Texas Instruments

[Luminary Micro, Inc.]

Visualizzazione architettonica

La famiglia di microcontrollori Luminary Micro Stellaris®, i primi controller basati su ARM® CortexTM-M3, offre un'elaborazione a 32 bit ad alte prestazioni per applicazioni di microcontrollori embedded a basso costo.Queste parti pionieristiche offrono ai clienti prestazioni a 32 bit ad un costo equivalente a quelli dei dispositivi legacy a 8 e 16 bit, tutto in un pacchetto con una piccola impronta.

Caratteristiche del prodotto

Il microcontrollore LM3S6965 comprende le seguenti caratteristiche del prodotto:
■ prestazioni RISC a 32 bit
Architettura ARM® CortexTM-M3 v7M a 32 bit ottimizzata per l'embedded
Applicazioni
¢ Timer di sistema (SysT ick), che fornisce un semplice programma di scrittura a 24 bit,
contatore a scatto con meccanismo di controllo flessibile
Core del processore con set di istruzioni solo per Thumb® per elevata densità di codice
Operare a 50 MHz
¢ Divisione hardware e moltiplicazione a ciclo unico
Controller di interruzione vettoriale integrato (NVIC) che fornisce interruzione deterministica
manipolazione
38 interruzioni con otto livelli di priorità
Unità di protezione della memoria (MPU), che fornisce una modalità privilegiata per il sistema operativo protetto
funzionalità
L'accesso ai dati non allineato, che consente di immagazzinare i dati in memoria in modo efficiente
- manipolazione dei bit atomici (bit-banding), che consente un utilizzo massimo della memoria
e controllo periferico semplificato
■ Memoria interna
¢ 256 KB flash a ciclo singolo
• Protezione dei blocchi flash gestiti dall'utente su base di blocchi da 2 KB
• Programmazione dei dati flash gestiti dall'utente
• Blocco di protezione flash definito e gestito dall'utente
¢ 64 KB di SRAM a ciclo singolo
■ Timer per uso generale
- Quattro moduli GPTM (General-Purpose Timer Modules), ciascuno dei quali fornisce due timer a 16 bit.
Ogni GPTM può essere configurato per funzionare in modo indipendente:
• Come un singolo timer a 32 bit
• Come un orologio in tempo reale (RTC) a 32 bit per la cattura degli eventi
• Per la modulazione della larghezza di impulso (PWM)
• T o attivare le conversioni da analogiche a digitali
Modi di temporizzazione a 32 bit
• Timer programmabile
• Timer periodico programmabile
• Orologio in tempo reale quando si utilizza un orologio esterno da 32,768 KHz come input
• bloccaggio abilitato dall'utente in modalità periodica e di un solo scatto quando il controller
Segnale di arresto della CPU durante il debug
• Avvio dell'evento ADC
Moduli Timer a 16 bit
• Funzione di timer per uso generale con prescaler a 8 bit
• Timer programmabile
• Timer periodico programmabile
• blocco abilitato dall'utente quando il controller asserisce il segnale CPU Halt durante il debug
• Avvio dell'evento ADC
Moduli di acquisizione di input a 16 bit
• Cattura del conteggio dei bordi di ingresso
• Cattura del tempo di ingresso
Modulo PWM a 16 bit
• Modalità PWM semplice con inversione di uscita programmabile del segnale PWM
■ Timer di controllo compatibile con ARM FiRM
¢ Contatore a 32 bit con registro di carico programmabile
¢ orologio da guardia separato con abilitazione
Logica di generazione di interruzioni programmabile con mascheramento dell'interruzione
Protezione del registro di blocco da software in fuga
¢ Ripristinare la logica di generazione con una funzione di abilitazione/disattivazione
¢ blocco abilitato dall'utente quando il controller afferma il segnale di arresto della CPU durante il debug
■ Controller Ethernet 10/100
Conforme alla specifica IEEE 802.3-2002
¢ Full- e half-duplex per il funzionamento sia a 100 Mbps che a 10 Mbps
¢ Trasmettitore integrato a 10/100 Mbps (PHY)
La correzione automatica del crossover MDI/MDI-X
Indirizzo MAC programmabile
¢ modalità di risparmio energetico e di spegnimento
■ Interfaccia sincrona seriale (SSI)
L'operazione master o slave
¢ Clock bit rate e prescale programmabili
¢ Trasmettere e ricevere FIFO separati, 16 bit di larghezza, 8 posizioni di profondità
L'interfaccia di programmazione per Freescale SPI, MICROWIRE o
Interfacce seriali sincrone di Texas Instruments
¢ dimensioni di fotogrammi di dati programmabili da 4 a 16 bit
¢ modalità di prova a loopback interno per test diagnostici/debug
■ UART
Tre UART del tipo 16C550 completamente programmabili con supporto IrDA
¢ Distribuzione separata di 16x8 trasmettono (TX) e 16x12 ricevono (RX) FIFO per ridurre
Caricamento del servizio di interruzione della CPU
Generatore di frequenza di segnalazione programmabile con divisore frazionario
L'intervallo FIFO è programmabile, compresa l'operazione a profondità di 1 byte che fornisce un
interfaccia a doppia buffer
¢ livelli di attivazione FIFO di 1/8, 1/4, 1/2, 3/4 e 7/8
Bits di comunicazione asincroni standard per l'avvio, la sosta e la parità
¢ rilevamento di false iniziazioni
¢ generazione e rilevamento di interruzioni di linea
■ ADC
Configurazioni a ingresso singolo e differenziale
4 canali a 10 bit (input) quando utilizzati come input a una sola estremità
¢ Rapido campionamento di un milione di campioni/secondo

- quattro sequenze di conversione di campioni programmabili da una a otto voci,
con corrispondente risultato di conversione FIFO
- ogni sequenza innescata da un software o da un evento interno (timer, comparatori analogici,
PWM o GPIO)
Sensore di temperatura su chip
■ Comparatori analogici
2 comparatori analogici integrati indipendenti
¢ configurabile per l'uscita per: azionare un pin di uscita, generare un'interruzione,
o avviare una sequenza di campionamento ADC
L'input di un pin esterno deve essere confrontato con l'input di un pin esterno.
tensione di riferimento programmabile interna

Applicazioni mirate

■ Monitoraggio a distanza
■ Macchine elettroniche di punto vendita (POS)
■ apparecchiature di prova e di misura
■ Apparecchi e interruttori di rete
■ Automazione di fabbrica
■ Controllo dell'aria condizionata e dell'edificio
■ attrezzature per giochi
■ Controllo del movimento
■ Strumentazione medica
■ Fuoco e sicurezza
