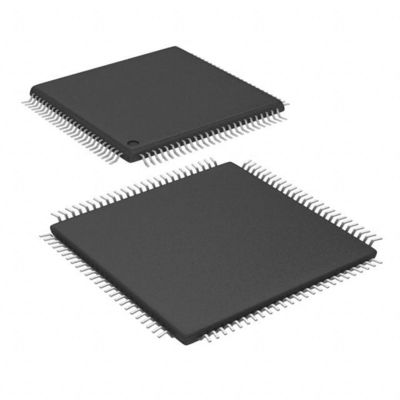

PIC32MX130F128L-I/PT IC MCU 32BIT 128KB FLASH 100TQFP Tecnologia del microchip

Visualizzazione dell'apparecchio

Il presente documento contiene informazioni specifiche per i dispositivi PIC32MX1XX/2XX/5XX a 64/100 pin.

Condizioni di esercizio

• da 2,3 a 3,6 V, da -40 °C a +105 °C (DC a 40 MHz),
-40oC a +85oC (DC a 50 MHz)

Core: 50 MHz/83 DMIPS MIPS32® M4K®

• Modalità MIPS16e® per una dimensione di codice ridotta fino al 40%
• Architettura di codici efficienti (C e assembly)
• Multiplicazione a ciclo singolo (MAC) 32x16 e a due cicli 32x32

Gestione dell'orologio

• oscillatore interno dello 0,9%
• PLL programmabili e sorgenti dell'orologio oscillatore
• Monitor dell'orologio a prova di guasto (FSCM)
• Timer indipendente per cani da guardia
• svegliamento e avviamento rapidi

Gestione dell'energia

• Modi di gestione a basso consumo (Sleep e Idle)
• Ripristino di accensione integrato, Ripristino di disattivazione e Ripristino alto

Rilevazione di tensione

• corrente dinamica di 0,5 mA/MHz (tipica)
• 44 μA di corrente IPD (tipica)

Funzioni audio/grafica/HMI touch

• Interfaccia grafica esterna con fino a 34 pin PMP
• Comunicazione audio dati: I2S, LJ, RJ, USB
• Interfaccia di controllo dei dati audio: SPI e I2C
• Orologio master per i dati audio:
- generazione di frequenze di orologeria frazionaria
- Può essere sincronizzato con l' orologio USB
- Può essere sintonizzato in tempo di esecuzione
• Unità di misura del tempo di carica (CTMU):
- Supporta il sensore tattile capacitivo mTouch®
- Fornisce una misurazione del tempo ad alta risoluzione (1 ns)

Caratteristiche analogiche avanzate

• Modulo ADC:
- velocità di 10 bit 1 Msps con un campione e tenuta (S&H)
- fino a 48 ingressi analogici
- Può funzionare in modalità riposo
• Flessibili e indipendenti fonti di attivazione dell'ADC
• capacità di misurazione della temperatura su chip
• Comparatori:
- Tre moduli di confronto a doppio ingresso
- Referenza programmabile con 32 punti di tensione

Timers/output compare/input capture

• Cinque timer a uso generale:
- cinque timer a 16 bit e fino a due a 32 bit
• 5 moduli di confronto di uscita (OC)
• cinque moduli di cattura degli input (IC)
• Selezione del pin periferico (PPS) per consentire la ri-immagine delle funzioni
• Modulo RTCC (Real-Time Clock and Calendar)

Interfacce di comunicazione

• Controller OTG a piena velocità compatibile con USB 2.0
• fino a cinque moduli UART (12,5 Mbps):
- protocolli LIN 1.2 e supporto IrDA®
• Quattro moduli SPI a 4 fili (25 Mbps)
• Due moduli I2C (fino a 1 Mbps) con supporto SMBus
• PPS per consentire la ri-immagine delle funzioni
• Porta principale parallela (PMP) con doppi buffer di lettura/scrittura
• Controller Area Network (CAN) 2.0B Compatibile con DeviceNetTM

Accesso diretto alla memoria (DMA)

• Quattro canali di hardware DMA con rilevamento automatico delle dimensioni dei dati
• Controllo di ridondanza ciclica programmabile a 32 bit (CRC)
• Due canali aggiuntivi dedicati a USB
• Due canali aggiuntivi dedicati al CAN

Input/Output

• 10 mA o 15 mA sorgente/sink per VOH/VOL standard e fino a 22 mA per VOH1 non standard
• perni con tolleranza a 5 V
• Discarica aperta, trascinante e trascinante
• Interruzioni esterne su tutti i pin I/O

Qualificazione e sostegno di classe B

• AEC-Q100 REVG (Grado 2 -40oC a +105oC)
• Biblioteca di sicurezza di classe B, IEC 60730

Supporto per lo sviluppo del debugger

• Programmazione in circuito e in applicazione
• Interfaccia JTAG MIPS® a 4 fili
• Programma illimitato e sei punti di interruzione di dati complessi
• Scansione dei confini compatibile con IEEE 1149.2 (JTAG)
