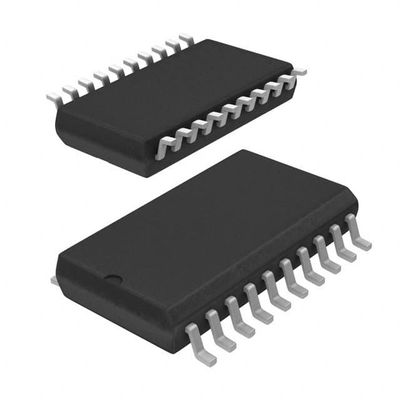

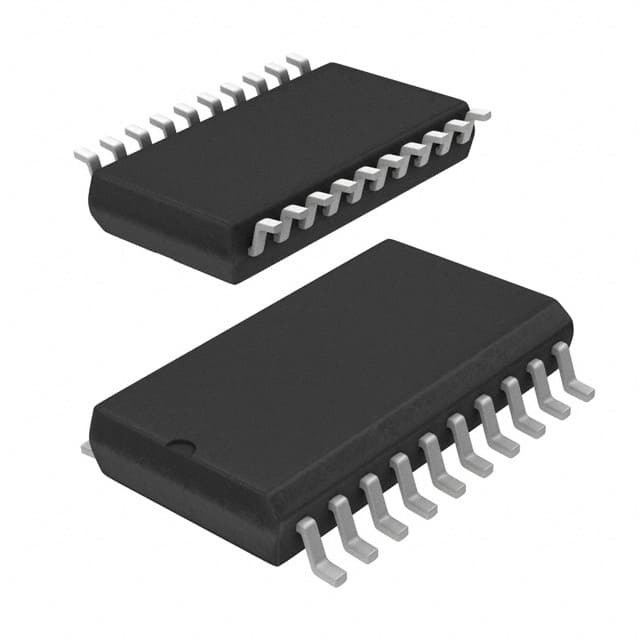

ATSAMD10D14A-SSUT IC MCU 32BIT 16KB FLASH 20SOIC Tecnologia dei microchip

Descrizione

La serie Atmels SAM3S è un membro di una famiglia di microcontrollori Flash a 32 bit basati sul processore ARM Cortex-M3 ad alte prestazioni.Funziona ad una velocità massima di 64 MHz e dispone di 256 Kbyte di Flash e di 48 Kbyte di SRAML'insieme dei dispositivi periferici comprende una porta USB Full Speed Device con trasmettitore incorporato, un MCI High Speed per SDIO/SD/MMC,un'interfaccia di bus esterno con un controller di memoria statica che fornisce la connessione alla SRAM, PSRAM, NOR Flash, LCD Module e NAND Flash, 2x USART, 2x UART, 2x TWI, 3x SPI, un I2S, nonché 1 timer PWM, 6x timer a 16 bit di uso generale, un RTC, un ADC,un DAC a 12 bit e un comparatore analogico.

Caratteristiche

• Il nucleo
ARM® Cortex®-M3 revisione 2.0 in esecuzione fino a 64 MHz
Unità di protezione della memoria (MPU)
Set di istruzioni Thumb®-2
• Compatibile pin-to-pin con la serie AT91SAM7S (versioni a 48 e 64 pin)
• Ricordi
- da 64 a 256 Kbytes Flash incorporato, accesso a 128 bit, acceleratore di memoria, singolo piano
¢ SRAM integrata da 16 a 48 Kbyte
ROM da 16 Kbyte con routine di bootloader incorporate (UART, USB) e routine IAP
Controller di memoria statica (SMC) a 8 bit: supporto per SRAM, PSRAM, NOR e NAND Flash
Unità di protezione della memoria (MPU)
• Sistema
¢ Regolare di tensione incorporato per il funzionamento di un'alimentazione singola
¢ Power-on-Reset (POR), Brown-out Detector (BOD) e Watchdog per un funzionamento sicuro
Oscillatori a risonanza in quarzo o in ceramica: potenza principale da 3 a 20 MHz con rilevamento di guasti e potenza bassa opzionale a 32,768 kHz per RTC o orologio di dispositivo
- Oscillatore RC interno di alta precisione a 8/12 MHz con regolazione di fabbrica con frequenza predefinita di 4 MHz per l'avvio del dispositivo.
Clock lento Oscillatore RC interno come orologio del dispositivo permanente in modalità a bassa potenza
2 PLL fino a 130 MHz per l'orologio del dispositivo e per USB
Sensore di temperatura
¢ Fino a 22 canali periferici DMA (PDC)
• Moduli a bassa potenza
- modalità di riposo e di backup, fino a 1,8 μA in modalità di backup
RTC a potenza ultra bassa
• Periferici
Dispositivo USB 2.0: 12 Mbps, 2668 byte FIFO, fino a 8 endpoint bidirezionali.
Fino a 2 USART con modalità ISO7816, IrDA®, RS-485, SPI, Manchester e Modem
2 UART a 2 fili
Fino a 2 interfacce a due fili (compatibili con I2C), 1 SPI, 1 controller sincrono seriale (I2S), 1 interfaccia per schede multimediali ad alta velocità (SDIO/SD Card/MMC)
- fino a 6 Timer/Conter a 16 bit a tre canali con modalità di cattura, forma d'onda, confronto e PWM.
PWM a 4 canali a 16 bit con uscita complementare, ingresso di errore, generatore di tempo morto a 12 bit per il controllo del motore
- Timer in tempo reale a 32 bit e RTC con funzioni di calendario e allarme
- ADC fino a 15 canali, 1Msps con modalità di ingresso differenziale e stadio di guadagno programmabile
Un DAC a 2 canali a 12 bit 1Msps
Un comparatore analogo con scelta flessibile degli input, isteresia di input selezionabile
Unità di calcolo del controllo di ridondanza ciclica (CRCCU) a 32 bit
Scrivere registri protetti
• I/O
Fino a 79 linee di I/O con capacità di interruzione esterna (sensibilità di bordo o di livello), debunking, filtraggio dei guasti e terminazione del resistore di serie on-die
3 controller di ingresso/uscita paralleli a 32 bit, modalità di cattura parallela assistita da DMA periferica
• pacchetti
LQFP 100 piombo, 14 x 14 mm, passo 0,5 mm/100 sfera TFBGA, 9 x 9 mm, passo 0,8 mm
LQFP a 64 capi, 10 x 10 mm, passo 0,5 mm/QFN a 64 capi 9x9 mm, passo 0,5 mm
LQFP a 48 conducenti, 7 x 7 mm, passo 0,5 mm/48-pad QFN 7 x 7 mm, passo 0,5 mm
