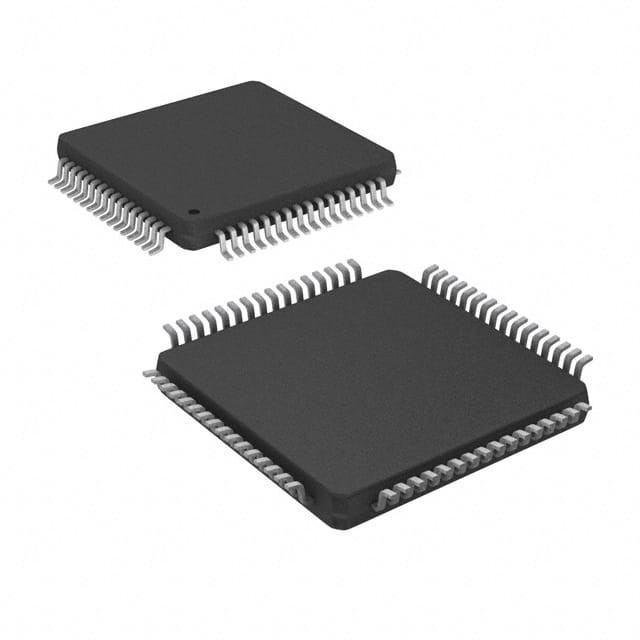

ATSAMG55J19A-AUT IC MCU 32BIT 512KB FLASH 64LQFP Tecnologia a microchip

SAM3X/A Descrizione

La serie SAM3X/A di Atmel è un membro di una famiglia di microcontrollori Flash basati sul processore ARM Cortex-M3 RISC a 32 bit ad alte prestazioni.Opera ad una velocità massima di 84 MHz e dispone di Flash fino a 512 Kbyte e di SRAM fino a 100 Kbyte. Il set di periferiche comprende una porta USB ad alta velocità con ricevitore incorporato, un Ethernet MAC, 2x CAN, un High Speed MCI per SDIO/SD/MMC,un'interfaccia di bus esterno con controller flash NAND, 5x UART, 2x TWI, 4x SPI, nonché 1 timer PWM, 9x timer a 32 bit di uso generale, un RTC, un ADC a 12 bit e un DAC a 12 bit.

Caratteristiche

• Il nucleo
¢ ARM® Cortex®-M3 revisione 2.0 in esecuzione fino a 84 MHz
Unità di protezione della memoria (MPU)
Set di istruzioni Thumb®-2
️ Contatore SysSick a 24 bit
Controller di interruzione vettoriale annidato
• Ricordi
- Da 256 a 512 Kbyte Flash incorporato, accesso a larga banda a 128 bit, acceleratore di memoria, doppia banca
¢ Da 32 a 100 Kbyte di SRAM incorporata con due banche
ROM da 16 Kbyte con routine di bootloader incorporate (UART, USB) e routine IAP
Controller di memoria statica (SMC): supporto SRAM, NOR, NAND. Controller NAND Flash con buffer RAM da 4 kbyte e ECC
• Sistema
¢ Regolare di tensione incorporato per il funzionamento di un'alimentazione singola
¢ POR, BOD e Watchdog per un ripristino sicuro
Oscillatori a risonanza in quarzo o in ceramica: da 3 a 20 MHz di potenza principale e opzionale a bassa potenza a 32,768 kHz per RTC o orologio del dispositivo.
- Oscillatore RC interno di alta precisione a 8/12 MHz con 4 MHz Frequenza predefinita per l'avvio rapido del dispositivo
Oscillatore RC interno come orologio permanente per l'orologio del dispositivo in modalità a bassa potenza
Un PLL per l'orologio del dispositivo e un PLL dedicato per l'USB 2.0 High Speed Mini Host/Device
Sensore di temperatura
Fino a 17 canali DMA periferici (PDC) e 6 canali DMA centrali più DMA dedicato per High-Speed USB Mini Host/Device e Ethernet MAC
• Moduli a bassa potenza
¢ modalità di riposo e di backup, fino a 2,5 μA in modalità di backup.
Dominio di backup: pin VDDBU, RTC, otto registri di backup a 32 bit

• Periferici
Dispositivo USB 2.0/Mini Host: 480 Mbps, FIFO da 4 kbyte, fino a 10 endpoint bidirezionali, DMA dedicato
Un massimo di 4 USART (ISO7816, IrDA®, controllo del flusso, supporto SPI, Manchester e LIN) e un UART
2 TWI (compatibile con I2C), fino a 6 SPI, 1 SSC (I2S), 1 HSMCI (SDIO/SD/MMC) con fino a 2 slot
- Timer/controllore a 9 canali a 32 bit (TC) per la modalità di cattura, confronto e PWM, Quadrature Decoder Logic e contatore a 2 bit per il motore passo a passo
PWM (PWMC) fino a 8 canali a 16 bit con uscita complementare, ingresso di errore, generatore di tempo morto a 12 bit per il controllo del motore
¢ Timer in tempo reale (RTT) a 32 bit e RTC con funzioni di calendario e allarme
ADC a 12 bit con modalità di ingresso differenziale e stadio di guadagno programmabile
Un DAC a 2 canali a 12 bit 1 Msps
Un Ethernet MAC 10/100 (EMAC) con DMA dedicato
Due controller CAN con otto caselle postali
Un generatore di numeri casuali (TRNG)
Scrivere registri protetti
• I/O
Fino a 103 linee di I/O con capacità di interruzione esterna (sensibilità di bordo o di livello), debunking, filtraggio dei guasti e terminazione del resistore di serie on-die
Fino a sei input/output paralleli a 32 bit (PIO)
• pacchetti
LQFP a 100 piombo, 14 x 14 mm, passo 0,5 mm
LFBGA a 100 palline, 9 x 9 mm, passo 0,8 mm
LQFP a 144-piombo, 20 x 20 mm, passo 0,5 mm
LFBGA a 144 sfere, 10 x 10 mm, passo 0,8 mm
