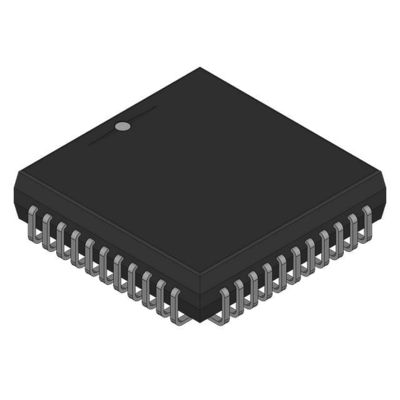

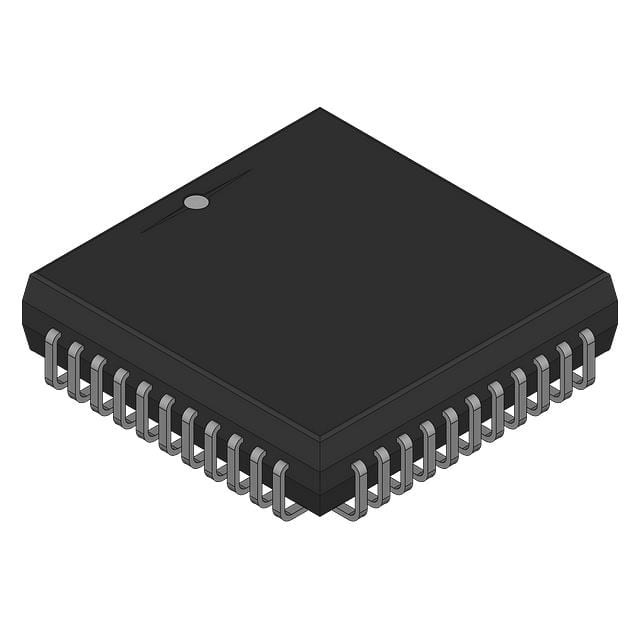

AT80C32X2-SLSUL IC MCU 8BIT ROMLESS 44PLCC Atmel

Descrizione

TS80C52X2 è una versione CMOS ROM, OTP, EPROM e ROMless ad alte prestazioni del microcontrollore a singolo chip 80C51 CMOS a 8 bit.
Il TS80C52X2 conserva tutte le caratteristiche dell'80C51 con capacità ROM/EPROM estesa (8 Kbyte), 256 byte di RAM interna, un sistema di interruzione a 6 sorgenti e 4 livelli,un oscillatore on-chip e tre timer/contatori.
Inoltre, il TS80C52X2 ha un doppio puntatore dati, un canale seriale più versatile che facilita la comunicazione multiprocessore (EUART) e un meccanismo di miglioramento della velocità X2.
La progettazione completamente statica del TS80C52X2 consente di ridurre il consumo di energia del sistema riducendo la frequenza di clock a qualsiasi valore, anche a corrente continua, senza perdita di dati.
La TS80C52X2 ha 2 modalità di attività ridotta selezionabili dal software per ridurre ulteriormente il consumo di energia.la porta seriale e il sistema di interruzione sono ancora operativiIn modalità di disattivazione la RAM viene salvata e tutte le altre funzioni sono inoperative.

Caratteristiche

• 80C52 Compatibile
8051 Pin e istruzione compatibili
4 porte I/O a 8 bit
– Three 16-bit Timer/Counters
256 byte di scratchpad
• Architettura ad alta velocità
• 40 MHz a 5V, 30 MHz a 3V
• X2 Capacità di miglioramento della velocità (6 orologi/ciclo della macchina)
- 30 MHz a 5V, 20 MHz a 3V (equivalente a 60 MHz a 5V, 40 MHz a 3V)
• Indicatore dati doppio
• ROM/EPROM su chip (8Kbyte)
• Timer/controllore 2 programmabile
• Ripristino delle porte asincrone
• Struttura di interruzione con
6 Fonti interrotte
Sistema di interruzione di priorità di livello 4
• UART a doppio doppio doppio
¢ rilevamento degli errori di cornice
¢ Riconoscimento automatico dell'indirizzo
• EMI basso (inibisce l'ALE)
• Modi di controllo dell'alimentazione
¢ Modalità di inattività
¢ Modalità di spegnimento
️ bandiera di spegnimento
• Modalità una volta (emulazione su chip)
• Fornitura di corrente: 4,5 - 5,5 V, 2,7 - 5,5 V
• Intervalli di temperatura: commerciale (0 a 70 °C) e industriale (-40 a 85 °C)
• Pacchetti: PDIL40, PLCC44, VQFP44 1.4, PQFP44 (13,9 impronte)
