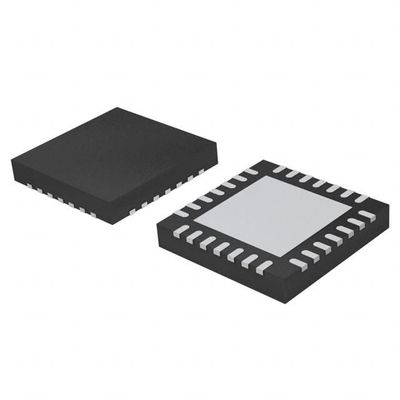

Z8F0431QJ020SG IC MCU 8BIT 4KB FLASH 28QFN Zilog

Visualizzazione

La famiglia di prodotti Zilog Z8 Encore è la prima di una linea di prodotti microcontrollore Zilog basati sulla CPU eZ8 a 8 bit.I prodotti della serie XP F082A ampliano la vasta linea di microcontrollori a 8 bit di ZilogLa nuova CPU eZ8 è compatibile con le istruzioni Z8 esistenti.Il ricco set di periferiche dello Z8 EncoreLa serie XP F082A lo rende adatto a una varietà di applicazioni tra cui controllo motore, sistemi di sicurezza, elettrodomestici, dispositivi elettronici personali e sensori.

Caratteristiche

Le caratteristiche chiave dei prodotti della serie XP F082A includono:
• CPU eZ8 da 20 MHz
• Memoria flash da 1 KB, 2 KB, 4 KB o 8 KB con capacità di programmazione in circuito
• 256 B, 512 B o 1 KB di memoria RAM
• Fino a 128 B di storage di dati non volatili (NVDS)
• Oscillatore interno di precisione regolato ad una precisione di ± 1%
• Oscillatore di cristallo esterno, funzionante fino a 20 MHz
• Convertitore analogico-digitale (ADC) opzionale a 8 canali a 10 bit
• Sensore di temperatura opzionale sul chip
• Comparatore analogico su chip
• Amplificatore operativo a bassa potenza (LPO) opzionale su chip
• UART full duplex
• Il generatore di velocità di segnalazione UART (BRG) può essere configurato e utilizzato come timer di base a 16 bit
• codificatori/decodificatori a infrarossi conformi all'Infrared Data Association (IrDA), integrati
con l' UART
• Due timer a 16 bit con capacità di cattura, confronto e PWM
• Watchdog Timer (WDT) con oscillatore RC interno dedicato
• Fino a 20 interruzioni vettorizzate
• da 6 a 25 pin di I/O a seconda del pacchetto
• Fino a tredici pin di ingresso con tolleranza a 5 V
• Fino a 8 porte in grado di azionare direttamente il LED senza necessità di resistenza limite di corrente
• On-Chip Debugger (OCD)
• Protezione da tensione a brown-out (VBO)
• Detezione della batteria a bassa potenza (LVD) programmabile (solo dispositivi a 8 pin)
• Referenze di tensione di precisione generate da intervalli di banda disponibili per l'ADC, il comparatore,
VBO e LVD
• Ripristino di accensione (POR)
• tensione di funzionamento da 2,7 V a 3,6 V
• confezioni da 8, 20 e 28 pin
• da 0°C a +70°C e da 40°C a +105°C per gli intervalli di temperatura di esercizio
