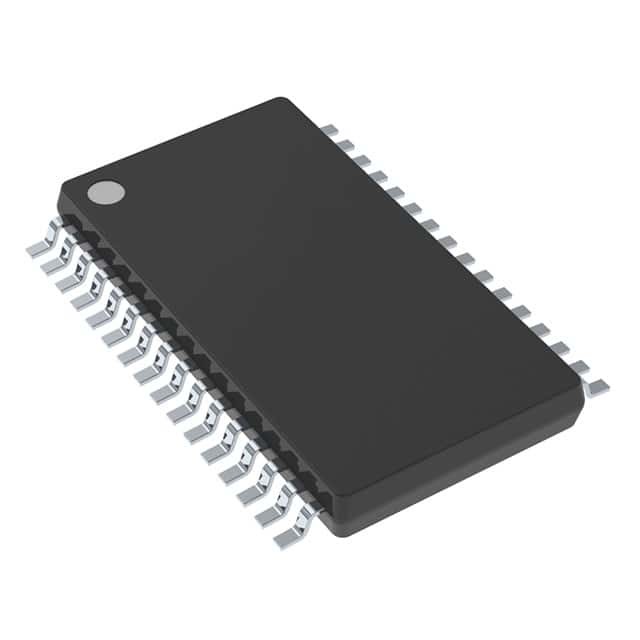

26V chip pratico di AMP della classe D, amplificatore del circuito integrato di TPA3118D2DAPR

Descrizione di TPA3118D2DAPR

CLASSE D STER 30W 32HTSSOP di AMP di IC
Le serie TPA31xxD2 sono fase efficiente e digitale stereo di potere dell'amplificatore per l'azionamento degli altoparlanti fino al Ω 100W/2 in mono. L'alta efficienza del TPA3130D2 permette che faccia 2 il × 15 W senza dissipatore di calore esterno su un PWB a un solo strato. Il TPA3118D2 può anche eseguire 2 il × 30 con Ω 8 senza dissipatore di calore su un PWB doppio di strato. Se ancora il più alto potere è avesse bisogno del TPA3116D2 fa 2 il × 50 con Ω 4 con un piccolo dissipatore di calore allegato al suo lato superiore PowerPAD. Tutti e tre i dispositivi dividono la stessa orma permettendo ad un singolo PWB di essere usato attraverso i livelli di potere differenti.
Il TPA31xxD2 ha avanzato il circuito di oscillator/PLL impiega un'opzione di commutazione multipla di frequenza per evitare SONO interferenze; ciò è raggiunta insieme ad un'opzione del padrone o dell'opzione dello schiavo, permettente di sincronizzare i dispositivi multipli.
I dispositivi TPA31xxD2 completamente sono protetti dagli errori con la protezione di cortocircuito e la protezione come pure sovratensione termica, undervoltage e la protezione di CC. Gli errori sono presentati un rapporto all'unità di elaborazione per impedire i dispositivi il danno durante di sovraccarico.

TPA3118D2DAPR caratterizza

1• Sostiene le configurazioni a uscite multiple
– 2 × 50 W in un carico di 4-Ω BTL a 21 V
(TPA3116D2)
– 2 × 30 W in un carico di 8-Ω BTL a 24 V
(TPA3118D2)
– 2 × 15 W in un carico di 8-Ω BTL a 15 V
(TPA3130D2)
• Ampia gamma di tensione: 4,5 V - 26 V
• Operazione efficiente della classe-d
– Efficienza energetica di >90% combinata con il minimo
La perdita in ozio notevolmente riduce la dimensione del dissipatore di calore
– Schemi avanzati di modulazione
• Frequenze di commutazione multiple
– SONO l'evitare
– Master e schiavo Synchronization
– Fino a frequenza di commutazione 1.2-MHz
• Architettura della Elettrico fase di risposte con il livello
PSRR riduce i requisiti del gruppo di alimentazione
• Limite programmabile di potere
• Differenziale e ingressi sbilanciati
• Modo stereo e mono con il Unico filtro mono
Configurazione
• La singola alimentazione elettrica riduce il conteggio componente
• L'autoprotezione integrata gira intorno all'inclusione
Sovratensione, Undervoltage, temperatura eccessiva, DCDetect e cortocircuito con la segnalazione di errore
• Pacchetti termicamente migliorati
– PAPÀ (cuscinetto di 32-Pin HTSSOP alto)
– DAP (cuscinetto di 32-Pin HTSSOP giù)
• – 40°C alla gamma di temperatura ambiente 85°C

Applicazioni di TPA3118D2DAPR

• Adattatore di AC/DC/caricabatteria di commutazione
• Alimentazione elettrica di commutazione di struttura aperta
• La Mini-micro componente, l'altoparlante Antivari, si mette in bacino
• Mercato degli accessori automobilistico
• TV CRT
• Audio applicazioni del consumatore
