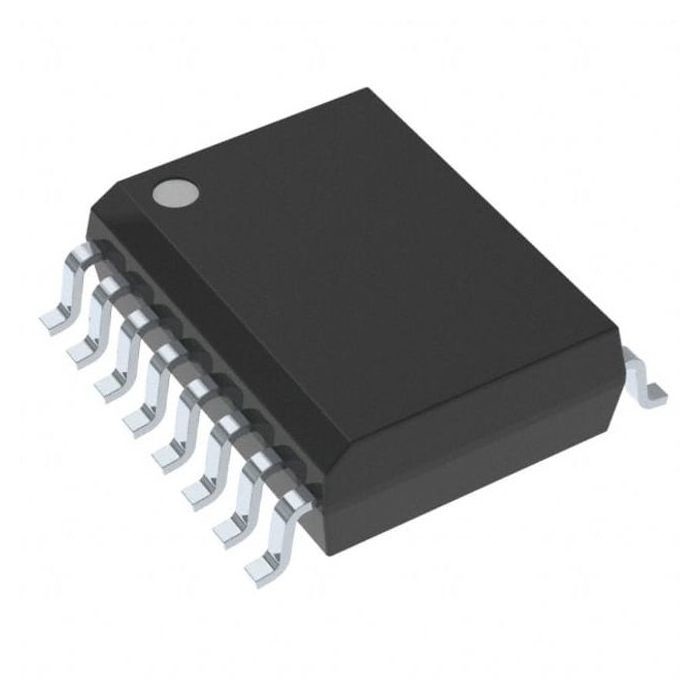

SPI pungente 12 IC dell'acquisizione dei dati AD7243ARZ V-OUT 16SOIC Analog Devices Inc.

DESCRIZIONE GENERALE

Il AD7243 è i 12 completi pungenti, uscita di tensione, convertitore digitale-analogico con riferimento dell'amplificatore dell'uscita e di tensione di Zener su un chip monolitico di CMOS. Nessuna disposizione esterna è richiesta per raggiungere la prestazione specificata completa.
L'amplificatore dell'uscita è capace di sviluppare +10 V attraverso un carico di 2 kΩ. La tensione in uscita varia con l'operazione della semplice alimentazione è 0 V - +5 V o 0 V - +10 V, mentre una gamma bipolare supplementare dell'uscita di ±5 V è disponibile con i rifornimenti doppi. Le gamme sono selezionate facendo uso della resistenza interna di guadagno.
Il formato di dati è file binario naturale in entrambe le gamme unipolari, mentre il file binario di derivazione o il formato del complemento dei two può essere selezionato nella gamma bipolare. Una funzione di CLR è svolta che mette l'uscita a 0 V in entrambe le immagini unipolari e nell'immagine bipolare del complemento dei two, mentre con il formato di dati binari di derivazione, l'uscita è messa – a REFIN. Questa funzione è utile come risistemazione accesa poichè permette che l'uscita sia messa ad un livello di tensione conosciuto.

CARATTERISTICHE

12 bit CMOS DAC con
Riferimento di tensione del Su chip
Amplificatore dell'uscita
Tre gamme selezionabili dell'uscita
– 5 V - +5 V, 0 V - +5 V, 0 V - +10 V
Interfaccia seriale
300 chilocicli DAC Update Rate
Piccola dimensione: IMMERSIONE 16-Lead o SOIC
Non linearità: ±1/2 LSB TMIN a TMAX
Dissipazione di potere basso: 100 Mw tipici

APPLICAZIONI

Controllo dei processi
Automazione industriale
Sistemi di elaborazione numerica dei segnali
Porti dell'ingresso/uscita
