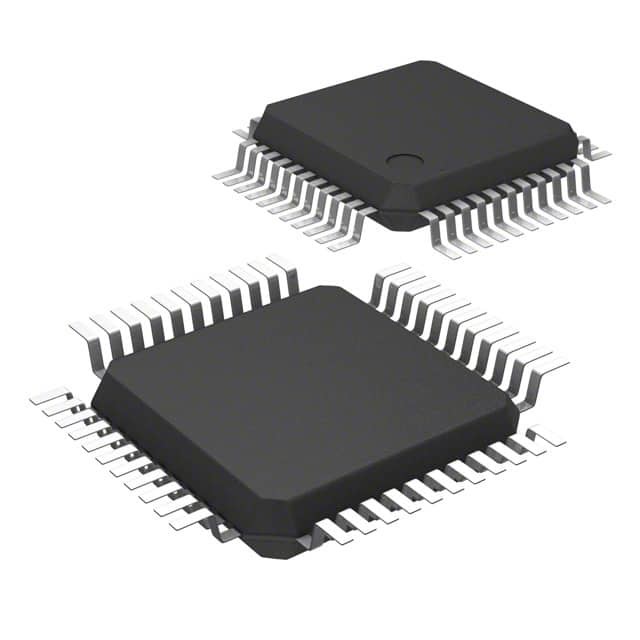

216K 24 ADC pungente IC Chip Surface Mount, audio IC chip di 44LQFP AK5388AEQ

DESCRIZIONE GENERALE

Il AK5388 è un 24bit, 216kHz convertitore di A/D del canale del campionamento 4 per gli audio sistemi di qualità superiore. Il modulatore nel AK5388 usa l'architettura pungente doppia migliorata di AKM, permettendo al AK5388 di realizzare l'alta precisione ed il basso costo. Il AK5388 raggiunge la gamma dinamica 120dB e 110dB S/N+D) e un mono modo facoltativo estende la gamma dinamica fino 123dB. Il filtro digitale da AK5388 caratterizza un'architettura modificata dell'ABETE che minimizza il ritardo di gruppo mentre mantiene la risposta di fase lineare eccellente. Così il dispositivo è adatto ad audio applicazioni professionali compreso la registrazione, il rinforzo sano, gli effetti che elaborano, le schede audio ed i ricevitori di qualità superiore di A/V. Il AK5388 è disponibile in pacchetto di 44pin LQFP.

CARATTERISTICHE

Frequenza di campionamento: 8kHz ~ 216kHz
Ingressi differenziali completi
S (N+D): 110dB
DOTT, S/N: 120dB (mono modo: 123dB)
Filtro da Digital di ritardo di scarsità (GD=12.6/fs)
•Passband: 0~21.648kHz (@fs=48kHz)
•Ondulazione: 0.01dB
•Stopband: 80dB
Digital HPF
Alimentazione elettrica: 4,75 ~ 5.25V (analogo), 3,0 ~ 3.6V (Digital)
Formato dell'uscita: 24bit MSB giustificato, I2S o TDM
Cascata TDM I/F: 8ch/48kHz, 4ch/96kHz, 4ch/192kHz
Matrice & schiavo Mode
Bandiera di straripamento
Dissipazione di potere: 575 Mw (@fs=48kHz)
Pacchetto: 44pin LQFP
