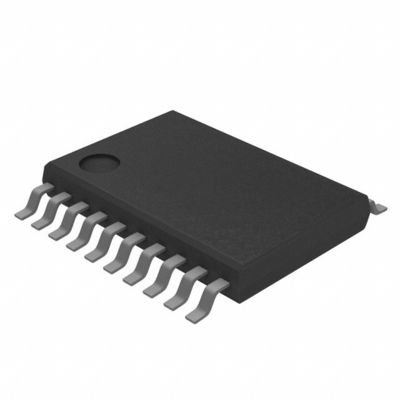

Traduttore stabile IC, traduttore di tensione 100Mbps del livello logico di TXB0108PWR
| Marca | Texas Instruments |
|---|---|
| Numero di modello | TXB0108PWR |
| Quantità di ordine minimo | 1 |
| Prezzo | Based on current price |
| Imballaggi particolari | borsa & scatola di cartone antistatiche |
| Tempi di consegna | 3-5 giorni del lavoro |
| Termini di pagamento | T/T |
| Capacità di alimentazione | in azione |
Contattimi gratis campioni e buoni.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Traduttore Type | Livello di tensione | Tipo di Manica | Bidirezionale |
|---|---|---|---|
| Numero dei circuiti | 1 | Canali per circuito | 8 |
| Tensione - VCCA | 1,2 V ~ 3,6 V | Tensione - VCCB | 1,65 V ~ 5,5 V |
| Segnale in ingresso | - | Segnale in uscita | - |
| Tipo dell'uscita | Tri-stato, non invertito | Tasso di dati | 100Mbps |
| Temperatura di funzionamento | -40°C ~ 85°C (TUM) | Caratteristiche | Percezione di Automatico-direzione |
| Montaggio del tipo | Supporto di superficie | Pacchetto/caso | 20-TSSOP (0,173", larghezza di 4.40mm) |
| Pacchetto del dispositivo del fornitore | 20-TSSOP | ||
| Evidenziare | Traduttore stabile IC di tensione,traduttore IC di tensione 100Mbps,Traduttore del livello logico di TXB0108PWR |
||
Descrizione di prodotto
TRADUTTORE BIDIR 20TSSOP Texas Instruments di TXB0108PWR IC
Dettagli del prodotto
Descrizione
Questo traduttore noninverting di 8 bit caratterizza individualmente due rotaie configurabili di potere. Lo scopo del porto di A è di controllare VCCA. Qualunque tensione di fonte fra 1,2 e 3,6 volt è sostenuta da VCCA. Il porto di B è usato per controllare il VCCB. Qualunque tensione di fonte fra 1,65 V e 5,5 V è accettabile a VCCB. Ciò permette la traduzione a bassa tensione universale bidirezionale fra c'è ne dei nodi 1.2-V, 1.5-V, 1.8-V, 2.5-V, 3.3-V e 5-V di tensione. Il valore di VCCA non sarà più del valore di VCCB.
Tutte le uscite diventano ad alta impedenza quando uscita-permetta all'input (OE) è basso. Il circuito di input di OE del TXB0108 è alimentato da VCCA.
Questo dispositivo è progettato interamente per alle le applicazioni basate Ioff di parziale-potere-giù. I circuiti di Ioff disattivano le uscite quando il dispositivo è spento, eliminanti il riflusso corrente pericoloso tramite il dispositivo.
Colleghi OE a terra tramite una resistenza di pulldown per mantenere la situazione ad alta impedenza durante il ciclo iniziale o spenga; il valore minimo della resistenza è fissato dalle capacità del corrente-sourcing del driver.
Caratteristiche
• 1,2 V - 3,6 V su un porto e 1,65 V - 5,5 V sul porto di B (≤ VCCB di VCCA)
• VCC caratteristica di isolamento – se qualsiasi input VCC è a terra, tutte le uscite sono nello stato ad alta impedenza
• OE ha introdotto il circuito fornito di rimandi a VCCA
• Basso consumo energetico, 4 μA ICC massimo
• Ioff sostiene l'operazione del modo di Parziale-potere-Giù
• La prestazione del fermo-Su supera 100 mA per JESD 78, classe II
• La protezione di ESD supera JESD 22
– Un porto
• modello del Umano-corpo 2000-V (A114-B)
• modello del Fare pagare-dispositivo 1000-V (C101)
– Porto di B
• modello del Umano-corpo di ±15-kV (A114-B)
• modello del Umano-corpo di ±8-kV (A114-B) (pacchetto di YZP solo)
• modello del Fare pagare-dispositivo 1000-V (C101)
Applicazioni
• Microtelefono
• Smartphone
• Compressa
• Desktop pc
Specifiche
| Attributo | Valore di attributo |
|---|---|
| Produttore | Texas Instruments |
| Categoria di prodotto | Traduttori di tensione, dispositivi spostatori livellati |
| Serie | TXB0108 |
| Imballaggio | Imballaggio alterno |
| Unità-peso | 0,002716 once |
| Stile montaggio | SMD/SMT |
| Pacchetto-caso | 20-TSSOP (0,173", larghezza di 4.40mm) |
| Azionare-temperatura | -40°C ~ 85°C (TUM) |
| Montaggio tipo | Supporto di superficie |
| Uscita tipo | Di tre stati, Non invertito |
| Caratteristiche | Percezione di Automatico-direzione |
| Fornitore-Dispositivo-pacchetto | 20-TSSOP |
| Numero-de-circuiti | 1 circuito |
| Dato ordine | 100Mbps |
| Logica tipo | Traduttore del livello di tensione |
| Traduttore tipo | Livello di tensione |
| Manica tipo | Bidirezionale |
| Canale-per-circuito | 8 |
| Tensione-VCCA | 1,2 V ~ 3,6 V |
| Tensione-VCCB | 1,65 V ~ 5,5 V |
| Input-segnale | - |
| Uscita-segnale | - |
| Temperatura di funzionamento massima | + 85 C |
| Gamma di temperatura di funzionamento | - 40 C |
| Rifornimento-Tensione-massimo | 3,6 V 5,5 V |
| Rifornimento-Tensione-min | 1,2 V 1,65 V |
| Pacchetto-caso | TSSOP-20 |
| Ritardo di propagazione | 9,5 NS |
| Mfr | Texas Instruments |
| Serie | - |
| Pacchetto | Nastro & nastro del taglio della bobina (TR) (CT) Digi-Reel® |
| Prodotto-stato | Attivo |
| Numero-de-circuiti | 1 |
| Uscita tipo | Di tre stati Non invertito |
| Pacchetto-caso | 20-TSSOP (larghezza di 4.40mm di 0,173") |
| Base-Prodotto-numero | TXB0108 |
Descrizioni
Manica 100Mbps 20-TSSOP del circuito 8 di Bidirectional 1 del traduttore del livello di tensione
Traduttore 20-Pin TSSOP T/R del livello di tensione
Traduzione - di traduttore livello delle v bidirezionale di 8 bit dei livelli di tensione
