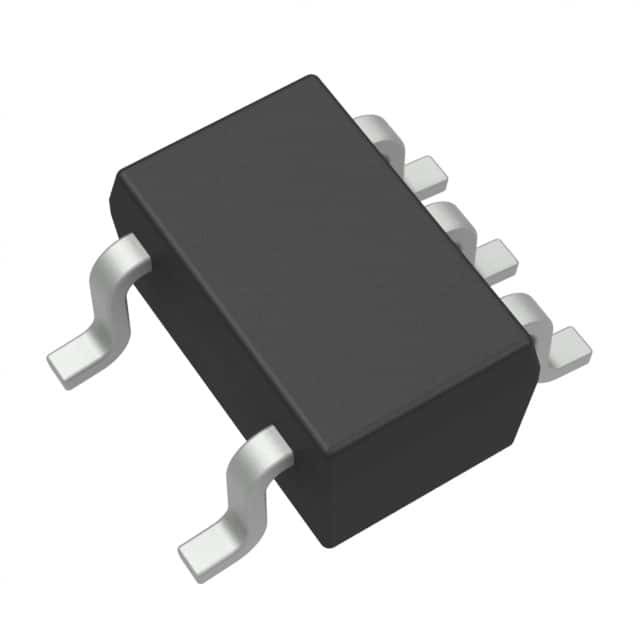

AMPLIFICATORE IC SN74AUP1T34DCKR SC70-5 Texas Instruments di logica 0.9V-3.6V

Descrizione

Lo SN74AUP1T34 è indipendente un 1 traduttore noninverting del bit con due rotaie configurabili dell'alimentazione elettrica. È un traduttore unidirezionale da A al B. Il porto di A è inteso per controllare VCCA. La gamma di tensione di rifornimento per VCCA è 0,9 V a 3,6 V. Il porto di B è inteso per controllare VCCB. VCCB può accettare le tensioni di rifornimento che variano da 0,9 V a 3,6 V. Ciò permette alla traduzione a bassa tensione fra i nodi di tensione di 1 V, 1,2 V, 1,5 V, 1,8 V, 2,5 V e 3,3 V. Lo SN74AUP1T34 inoltre completamente è specificato per alle le applicazioni basate Ioff di parziale-potere-giù. Quando il dispositivo è spento, i circuiti di Ioff disattivano le uscite, impedicenti danneggiando il riflusso corrente tramite il dispositivo.

Caratteristiche

• L'isteresi introdotta permette la transizione introdotta lenta e la migliore immunità di rumore di commutazione ad input
• La protezione di ESD supera JESD 22
• modello del Umano-corpo 5000-V (A114-A)
• La prestazione del fermo-Su supera 100 mA per JESD 78, classe II
• Un'ampia gamma di funzionamento VCC di 0,9 V - 3,6 V • Ritardi di propagazione equilibrati: tPLH = tPHL (1.8-V alla traduzione 3.3-V tipica)
• Consumo forza statica basso: Massimo di 5-µA ICC
• ±6-mA ha prodotto l'azionamento a 3 V • Ioff sostiene l'operazione parziale del Elettrico Giù modo
• VCC caratteristica di isolamento – se l'input di VCCA è a terra, il porto di B è nello stato ad alta impedenza

Applicazioni

• Elettronica personale
• Telecomunicazioni
• Impresa
• Industriale
