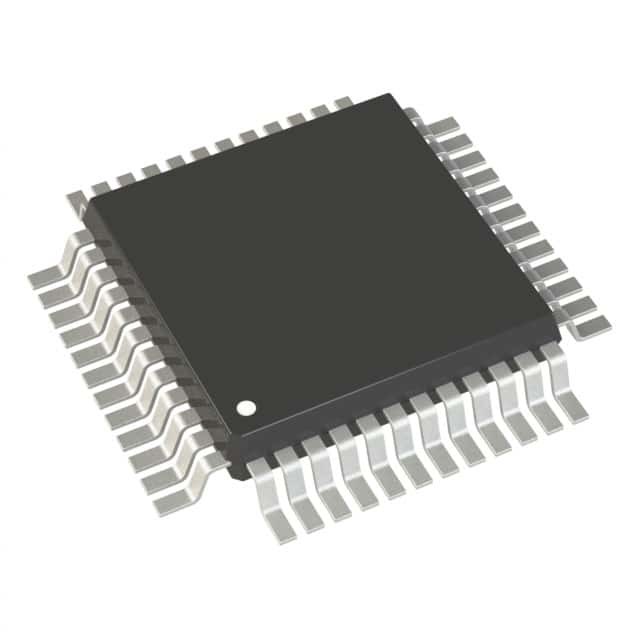

Circuito integrato programmabile STM32F030K6T6 32LQFP di 2.4V-3.6V MCU

Descrizione

Il microcontroller di STM32F030x comprende il centro ad alto rendimento di RISC di 32 bit del BRACCIO Cortex™-M0 che funziona ad una frequenza di 48 megahertz, le memorie incluse ad alta velocità (fino a 64 kbyte della memoria flash e fino a 8 kbyte di SRAM) ed un'estesa gamma di unità periferiche e di I/Os migliorati. Tutti i dispositivi offrono le interfacce di comunicazione standard (fino a due I2Cs, fino a due SPIs e fino a due USARTs), un 12 bit ADC, fino a 6 temporizzatori per tutti gli usi di 16 bit e un temporizzatore avanzato controllo di PWM.
Il microcontroller di STM32F030x funziona nella gamma di temperature di -40 - +85 °C, a partire da un'alimentazione elettrica di 2,4 - 3,6 V. Un insieme completo dei modi del risparmio di energia permette la progettazione delle applicazioni a bassa potenza.
Il microcontroller di STM32F030x comprende i dispositivi in quattro pacchetti differenti che variano da 20 perni a 64 perni. Secondo il dispositivo scelto, gli insiemi differenti delle unità periferiche sono inclusi. La descrizione sotto fornisce una panoramica della gamma completa di unità periferiche di STM32F030x ha proposto.
Queste caratteristiche rendono il microcontroller di STM32F030x adatto a una vasta gamma di applicazioni quali controllo dell'applicazione ed interfacce utente, attrezzature tenute in mano, ricevitori di A/V ed unità periferiche digitali del PC, della TV, piattaforme di gioco, e-bici, apparecchi del consumatore, stampatrici, analizzatori, sistemi di allarme, video citofoni e HVACs.

Caratteristiche

●Il centro: CPU di 32 bit Cortex™-M0 di ARM®, frequenza fino a 48 megahertz
●Memorie
– 16 - 64 kbyte della memoria flash
– 4 - 8 kbyte di SRAM con il controllo di parità di HW
●Unità di calcolo di CRC
●Risistemazione e gestione di potere
– Gamma di tensione: 2,4 V - 3,6 V
– Acceso/spenga la risistemazione (POR/PDR)
– Modi di potere basso: Sonno, fermata, appoggio
●Gestione dell'orologio
– un oscillatore piezoelettrico da 4 - 32 megahertz
– un oscillatore da 32 chilocicli per il RTC con la calibratura
– 8 megahertz interni RC con opzione di x6 PLL
– 40 oscillatore interno di chilociclo RC
●Fino a 55 I/Os veloci
– Tutto il mappable sui vettori di interruzione esterna
– Fino a 36 I/Os con una capacità tollerante di 5 V
●regolatore di DMA di 5 canali
●1 x 12 bit, 1,0 µs ADC (fino a 16 canali)
– Gamma di conversione: 0 - 3,6 V
– Rifornimento analogico separato da 2,4 fino a 3,6 V
●Fino a 10 temporizzatori
– Un temporizzatore avanzato controllo del canale di 16 bit 7 per 6 l'uscita dei canali PWM, con la generazione del deadtime e l'arresto di emergenza
– Un temporizzatore di 16 bit, con fino a 4 IC/OC, utilizzabili per il decodifica di controllo di IR
– Un temporizzatore di 16 bit, con 2 IC/OC, 1 OCN, la generazione del deadtime e l'arresto di emergenza
– Due temporizzatori di 16 bit, ogni con IC/OC ed OCN, generazione del deadtime, arresto di emergenza e portone del modulatore per controllo di IR
– Un temporizzatore di 16 bit con 1 IC/OC
– Un temporizzatore di base di 16 bit
– Temporizzatori di cane da guardia del sistema e dell'indipendente
– Temporizzatore di SysTick: 24 downcounter pungenti
●Calendario RTC con l'allarme e la sveglia periodica dalla fermata/appoggio
●Interfacce di comunicazione
– Fino a due interfacce di I2C: un modo veloce sostenente più (1 Mbit/s) con il lavandino corrente di 20 mA
– Fino a due USARTs controllo sincrono matrice sostenente del modem e di SPI; uno con rilevazione automatica di baud rate
– Fino a due SPIs (18 Mbit/s) con la struttura pungente programmabile 4 - 16
●Il cavo di serie mette a punto (SWD)
