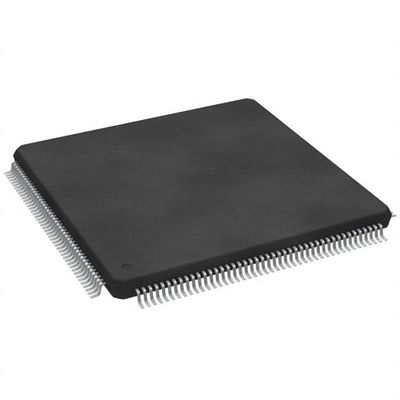

Singolo supporto di superficie del chip MCU del centro, STM32F429IGT6 CI nell'elettronica di Digital

Descrizione

La famiglia di STM32F407xx e di STM32F405xx è basata sul centro ad alto rendimento di RISC di 32 bit di ARM® Cortex™-M4 che funziona ad una frequenza di fino a 168 megahertz. Le caratteristiche di centro Cortex-M4 una singola precisione dell'unità in virgola mobile (FPU) che sostiene tutti gli istruzioni di singola precisione del BRACCIO e tipi di dati dell'elaborazione dei dati. Inoltre implementa una serie completa di istruzioni di DSP e di unità di protezione della memoria (MPU) che migliora la sicurezza di applicazione. Il centro Cortex-M4 con FPU si riferirà a come Cortex-M4F in tutto questo documento.

Caratteristiche

• Il centro: CPU di 32 bit Cortex™-M4 del BRACCIO con FPU,
Acceleratore in tempo reale adattabile (ARTE
Accelerator™) che permette 0 esecuzioni dello stato di attesa
dalla memoria flash, frequenza fino a 168 megahertz,
unità di protezione della memoria, 210 DMIPS/
1,25 DMIPS/MHz (Dhrystone 2,1) e DSP
istruzioni
• Memorie
– Fino a 1 MBYTE della memoria flash
– Fino a 192+4 kbyte di SRAM compreso 64-
Kbyte dei dati di CCM (memoria coppia il centro)
RAM
– Regolatore statico flessibile di memoria
flash compatto sostenente, SRAM,
PSRAM, memorie di NAND e NÉ
• Interfaccia parallela LCD, 8080/6800 di modi
• Orologio, risistemazione e supply management
– Rifornimento di applicazione V di 3,6 - di 1,8 V e I/Os
– POR, PDR, PVD e BOR
– 4 oscillatore piezoelettrico di to-26 megahertz
– RC fabbrica-sistemato 16 megahertz interno (1%
accuratezza)
– un oscillatore da 32 chilocicli per il RTC con la calibratura
– 32 chilocicli interni RC con la calibratura
• Potere basso
– Sonno, fermata e modalità standby
– Rifornimento per il RTC, backup di VBAT del pezzo 20×32
registri + 4 KB facoltativo SRAM di sostegno
• 3×12-bit, 2,4 convertitori di MSPS A/D: fino a 24
canali e 7,2 MSPS in triplo interfogliato
modo
• convertitori di 2×12-bit D/A
• DMA per tutti gli usi: 16 corrente DMA
regolatore con FIFOs e supporto scoppiato
• Fino a 17 temporizzatori: fino a dodici 16 bit e due 32-
temporizzatori pungenti fino a 168 megahertz, ciascuno con fino a 4
Contatore di impulso o di IC/OC/PWM e quadratura
input (incrementale) del codificatore
• Metta a punto il modo
– Il cavo di serie mette a punto (SWD) & JTAG
interfacce
– Cortex-M4 ha incluso il ™ di Trace Macrocell
• Fino a 140 porti dell'ingresso/uscita con capacità di interruzione
– Fino a 136 I/Os veloci fino a 84 megahertz
– Fino a 138 5 I/Os V-tolleranti
• Fino a 15 interfacce di comunicazione
– Fino a 3 interfacce del × I2C (SMBus/PMBus)
– Fino a 4 USARTs/2 UARTs (10,5 Mbit/s, iso
7816 interfaccia, LIN, IrDA, controllo del modem)
– Fino a 3 SPIs (42 Mbits/s), 2 con muxed
I2S pieno duplex per raggiungere audio classe
accuratezza via audio PLL interno o esterno
orologio
– una LATTA di 2 × collega (attivo 2.0B)
– Interfaccia di SDIO
• Connettività avanzata
– Dispositivo/host/OTG di velocità massima di USB 2.0
regolatore con il su chip PHY
– USB 2.0 ad alta velocità/velocità massima
regolatore del dispositivo/host/OTG con dedicato
DMA, velocità massima PHY del su chip e ULPI
– MACKINTOSH di 10/100 Ethernet con DMA dedicato:
hardware di IEEE 1588v2 di sostegni, MII/RMII
• 8 - all'interfaccia della macchina fotografica di parallelo pungente 14 fino a
54 Mbytes/s
• Vero generatore di numero casuale
• Unità di calcolo di CRC
• un'identificazione unica di 96 bit
• RTC: accuratezza subsecond, calendario dell'hardware
