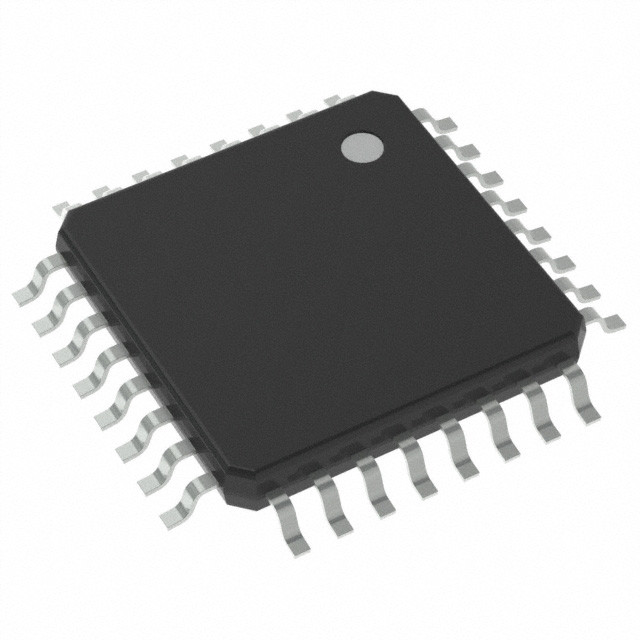

FLASH 32TQFP dell'unità ATMEGA328P-AU 8BIT 32KB del microcontroller di 1.8V-5.5V MCU

Descrizione

Il ATmega48P/88P/168P/328P è un microcontroller a bassa potenza di 8 bit di CMOS basato sull'AVR ha migliorato l'architettura di RISC. Eseguendo le istruzioni potenti in un singolo ciclo di clock, il ATmega48P/88P/168P/328P raggiunge le capacità di lavorazione che si avvicinano a 1 MIPS per megahertz permettendo che l'analista programmatore ottimizzi il consumo di energia contro la velocità di elaborazione.
Il centro di AVR combina un insieme delle istruzioni ricco con 32 registri funzionanti per tutti gli usi. Tutti i 32 registri direttamente sono collegati all'unità di logica aritmetica (ALLUMINIO), permettendo che due registri indipendenti siano raggiunti in un'singola istruzione eseguita in un ciclo di clock. L'architettura risultante è più codice efficiente mentre raggiunge le capacità di lavorazione fino a dieci microcontroller convenzionali di CISC di volte più velocemente.

Caratteristiche

• Rendimento elevato, microcontroller di 8 bit di potere basso AVR®
• Architettura avanzata di RISC
– 131 istruzione potente – la maggior parte di singola esecuzione del ciclo di clock
– 32 x 8 registri funzionanti per tutti gli usi
– Completamente funzionamento statico
– Fino a 20 MIPS di capacità di lavorazione a 20 megahertz
– moltiplicatore del ciclo del Su chip 2
• Alti segmenti di memoria non volatile di resistenza
– byte 4/8/16/32K della memoria istantanea Auto-programmabile del progam del In-sistema (ATmega48P/88P/168P/328P)
– 256/512/512/1K byte EEPROM (ATmega48P/88P/168P/328P)
– 512/1K/1K/2K byte SRAM interno (ATmega48P/88P/168P/328P)
– Scriva/per cancellare i cicli: 10.000 Flash/100,000 EEPROM
– Conservazione di dati: 20 anni agli anni 85°C/100 a 25°C (1)
– Sezione facoltativa di codice dello stivale con i pezzi indipendenti della serratura
In-sistema che programma dal programma dello stivale del Su chip
Vero Leggere-Mentre-scriva l'operazione
– Serratura di programmazione per sicurezza del software
• Caratteristiche periferiche
– Due temporizzatori di 8 bit/ricambiano con Prescaler separato e confrontano il modo
– Un temporizzatore/contatore di 16 bit con Prescaler separato, confronta il modo ed il modo di bloccaggio
– Contatore in tempo reale con l'oscillatore separato
– Sei canali di PWM
– 8 bit ADC del canale 10 in misura di temperatura di pacchetto di QFN/MLF e di TQFP
– 6 bit ADC del canale 10 nella misura di temperatura del pacchetto di PDIP
– USART di serie programmabile
– Interfaccia seriale master/slave di SPI
– Interfaccia seriale a due fili orientata al byte (Philips I2C compatibile)
– Temporizzatore di cane da guardia programmabile con l'oscillatore separato del Su chip
– comparatore analogico del Su chip
– Interrompa e di sveglia su Pin Change
• Caratteristiche speciali del microcontroller
– Risistemazione accesa e rilevazione programmabile di Brown-fuori
– Oscillatore calibrato interno
– Fonti di interruzione esterna ed interna
– Sei sleep mode: In ozio, la riduzione di rumore dell'ADC, Elettrico risparmi, spegne, appoggio standby e ed esteso
• Ingresso/uscita e pacchetti
– 23 linee programmabili dell'ingresso/uscita
– 28 perno PDIP, 32 cavo TQFP, 28 cuscinetto QFN/MLF e 32 cuscinetto QFN/MLF
• Tensione di funzionamento:
– 1,8 - 5.5V per ATmega48P/88P/168PV
– 2,7 - 5.5V per ATmega48P/88P/168P
– 1,8 - 5.5V per ATmega328P
• Gamma di temperature:
– -40°C a 85°C
• Grado di velocità:
– ATmega48P/88P/168PV: 0 - 4 megahertz @ 1,8 - 5.5V, 0 - 10 megahertz @ 2,7 - 5.5V
– ATmega48P/88P/168P: 0 - 10 megahertz @ 2,7 - 5.5V, 0 - 20 megahertz @ 4,5 - 5.5V
– ATmega328P: 0 - 4 megahertz @ 1,8 - 5.5V, 0 - 10 megahertz @ 2,7 - 5.5V, 0 - 20 megahertz @ 4,5 - 5.5V
• Basso consumo energetico a 1 megahertz, 1.8V, 25°C per ATmega48P/88P/168P:
– Modo attivo: 0,3 mA
– Spenga il modo: 0,1 µA
– modo di Elettrico risparmi: 0,8 µA (32 chilocicli compresi RTC)
