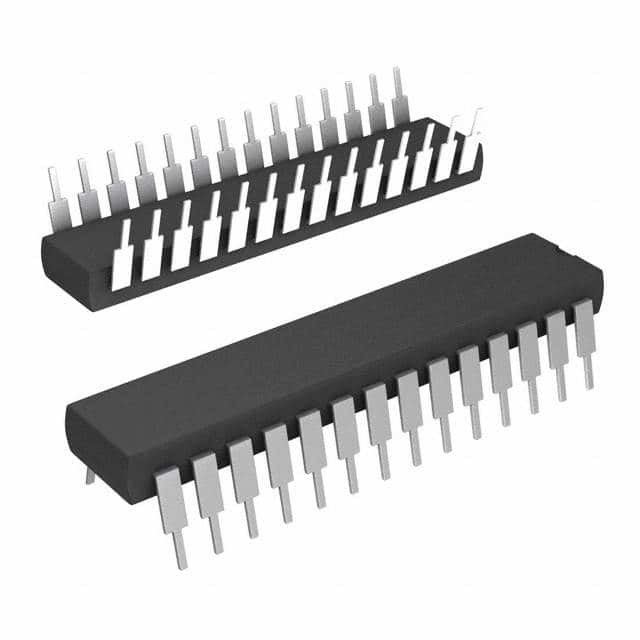

Tecnologia del microchip dell'ISTANTANEO 28DIP di ATMEGA328P-PU IC MCU 8BIT 32KB
| Marca | Microchip Technology |
|---|---|
| Numero di modello | ATMEGA328P-PU |
| Quantità di ordine minimo | 1 |
| Prezzo | Based on current price |
| Imballaggi particolari | borsa & scatola di cartone antistatiche |
| Tempi di consegna | 3-5 giorni del lavoro |
| Termini di pagamento | T/T |
| Capacità di alimentazione | in azione |
Contattimi gratis campioni e buoni.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Unità di elaborazione del centro | AVR | Dimensione del nucleo | 8 bit |
|---|---|---|---|
| Velocità | 20MHz | Connettività | ² C, SPI, UART/USART DI I |
| Unità periferiche | Brown-fuori individua/risistemazione, POR, PWM, WDT | Numero di ingresso/uscita | 23 |
| Capacità di memoria di programma | 32KB (16K x 16) | Tipo di memoria di programma | FLASH |
| Dimensione di EEPROM | 1K x 8 | RAM Size | 2K x 8 |
| Tensione - rifornimento (Vcc/Vdd) | 1.8V ~ 5.5V | Convertitori di dati | A/D 6x10b |
| Tipo dell'oscillatore | Interno | Temperatura di funzionamento | -40°C ~ 85°C (TUM) |
| Montaggio del tipo | Attraverso il foro | Pacchetto/caso | 28-DIP (0,300", 7.62mm) |
| Pacchetto del dispositivo del fornitore | 28-PDIP |
Descrizione di prodotto
Tecnologia del microchip dell'ISTANTANEO 28DIP di ATMEGA328P-PU IC MCU 8BIT 32KB
Dettagli del prodotto
ATMEGA328P-PU Decription
Il microcontroller RISC basato del picoPower 8bit AVR ha memoria flash dell'ISP 32KB con leggere-mentre-scrive la capacità, 1024B EEPROM, 2KB SRAM, 23 linee per tutti gli usi dell'ingresso/uscita, 32 registri funzionanti per tutti gli usi, tre temporizzatore/contatori flessibili con confronta le interruzioni interne ed esterne dei modi, USART programmabile di serie, un'interfaccia seriale a due fili orientata al byte, la porta seriale di SPI, 6 un convertitore di A/D del bit del canale 10 (8-channels la gamma della tensione del dispositivo è di 1.8-5.5 volt.
ATMEGA328P-PU caratterizza
Rendimento elevato, famiglia del microcontroller di 8 bit di Atmel®AVR® di potere basso
• Architettura avanzata di RISC
– 131 istruzione potente
– La maggior parte di singola esecuzione del ciclo di clock
– 32 x 8 registri funzionanti per tutti gli usi
– Completamente funzionamento statico
– Fino a 20 MIPS di capacità di lavorazione a 20MHz
– moltiplicatore del ciclo del Su chip 2
• Alti segmenti di memoria non volatile di resistenza
– 32KBytes del programma istantaneo Auto-programmabile del In-sistema
Memoria
– 1KBytes EEPROM
– 2KBytes SRAM interno
– Scriva/per cancellare i cicli: 10.000 Flash/100,000 EEPROM
– Conservazione di dati: 20 anni agli anni 85°C/100 a 25°C (1)
– Sezione facoltativa di codice dello stivale con i pezzi indipendenti della serratura
• In-sistema che programma dal programma dello stivale del Su chip
• Vero Leggere-Mentre-scriva l'operazione
– Serratura di programmazione per sicurezza del software
Applicazioni di ATMEGA328P-PU
Ci sono centinaia di domande di ATMEGA328P-PU:
Elaborazione dei dati di Digital.
Sistemi di controllo industriali.
SMPS e sistemi di regolamento di potere.
Visualizzatori.
Misurazione e manipolazioni del segnale analogico.
Sistemi embedded come la macchina del caffè, distributore automatico.
Sistemi del controllo motorio.
Sistema di interfaccia periferica.
Utilizzato in ARDUINO UNO, in ARDUINO MICRO bordi di ARDUINO e NANI.
Specifiche
| Attributo | Valore di attributo |
|---|---|
| Produttore | Tecnologia del microchip |
| Categoria di prodotto | Microcontroller |
| Serie | AVR® ATmega |
| Prodotto | MCU |
| Imballaggio | Metropolitana |
| Unità-peso | 0,147798 once |
| Stile montaggio | Attraverso il foro |
| Marca | ATMEGA |
| Pacchetto-caso | 28-DIP (0,300", 7.62mm) |
| Azionare-temperatura | -40°C ~ 85°C (TUM) |
| Fornitore-Dispositivo-pacchetto | 28-PDIP |
| Numero-di-IO-o | Ingresso/uscita 23 |
| Velocità | 20MHz |
| EEPROM-dimensione | 1K x 8 |
| Centro-unità di elaborazione | AVR |
| RAM-dimensione | 2K x 8 |
| Memoria di programma | FLASH |
| Unità periferiche | Brown-fuori individua/risistemazione, POR, PWM, WDT |
| Connettività | I2C, SPI, UART/USART |
| Tensione-rifornimento-Vcc-Vdd | 1,8 V ~ 5,5 V |
| Capacità di memoria | 8 bit |
| Programma-Memoria-dimensione | 32KB (16K x 16) |
| Dato-convertitori | A/D 6x10b |
| Oscillatore tipo | Interno |
| Temperatura di funzionamento massima | + 85 C |
| Gamma di temperatura di funzionamento | - 40 C |
| Azionare-Rifornimento-tensione | 1,8 V - 5,5 V |
| Interfaccia tipo | I2C SPI USART |
| Il centro | AVR |
| Unità di elaborazione-serie | megaAVR |
| Dato-Bus-larghezza | bit 8 |
| Rifornimento-Tensione-massimo | 5,5 V |
| Rifornimento-Tensione-min | 1,8 V |
| Pacchetto-caso | PDIP-28 |
| Massimo-Orologio-frequenza | 20 megahertz |
| Numero-de-ADC-canali | 6 canali dell'ADC |
| Ingresso/uscita | Ingresso/uscita 23 |
| Dato-RAM-dimensione | 2 KB |
| Dato-ROM-dimensione | 1 KB |
| Numero-de-Temporizzatore-contatori | Temporizzatore 3 |
| ADC-risoluzione | bit 10 |
| Dato RAM tipo | SRAM |
| Dato ROM tipo | EEPROM |
Descrizioni
AVR AVR? FLASH 28-PDIP di 8 bit 20MHz 32KB (16K x 16) di IC del microcontroller di ATmega
Metropolitana istantanea di 8 bit AVR RISC 32KB 2.5V/3.3V/5V 28-Pin PDIP W di MCU
microcontroller di 8 bit - flash 20MHz 1.8V-5.5V del In-sistema di MCU 32KB
