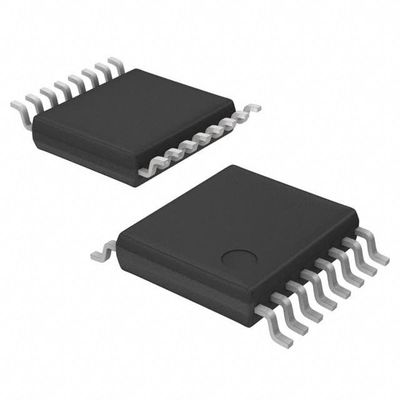

Chip della gestione di potere 2.5V-9.5V, modulo LB1936V-TLM-E IC MTR DRV BIPLR 16SSOP di PMIC

Panoramica

Il LB1936V è un driver bipolare bifase IC del motore passo a passo dell'azionamento che sostiene l'azionamento a bassa tensione. Il pacchetto miniatura di LB1936Vs ed il numero minimo delle componenti esterne riduce l'area di montaggio richiesta. Inoltre fornisce l'azionamento del motore di alto-efficienza e può ridurre il consumo di corrente del circuito. Poiché fornisce un perno corrente di rilevazione e sostiene l'input di controllo di PWM, può essere usata per implementare il controllo corrente del selettore rotante al livello di sistema. Il LB1936V è ottimale per l'azionamento del motore passo a passo in analizzatori, macchine fotografiche digitali e stampatrici.

Caratteristiche

• Tensione di saturazione bassa in avanti/driver inverso del motore (Vo si è seduto = 0.25V a IO = 200mA)
• Due canali del H-ponte
• Ampia gamma utilizzabile di tensione (gamma permissibile di tensione: 2.5V a 9.5V, valutazione massima assoluta: 10.5V)
• Sostiene l'input di PWM (basso consumo energetico può essere raggiunto nel modo lento di ritardo che usa logica di H/H = di IN1/IN2.)
• Perno corrente di rilevazione del motore (bobina)
• Circuito termico incorporato di arresto
• Pacchetto miniatura (SSOP16: 225mil)
