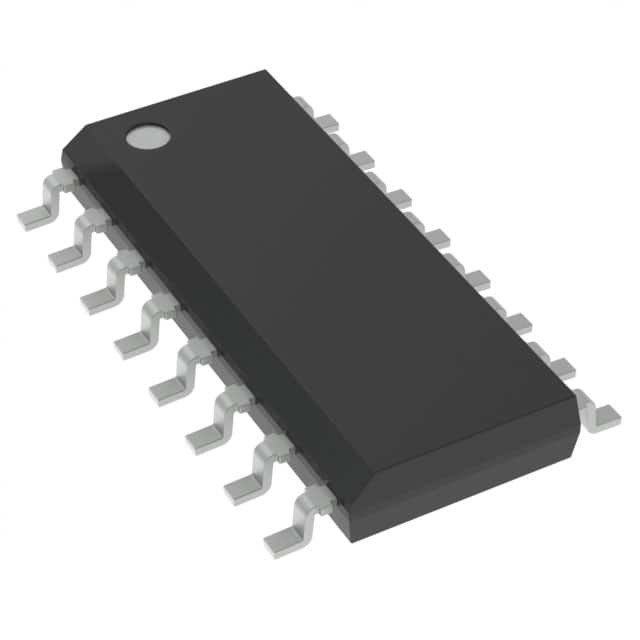

Registro CTRLR BCK PSH-PULL 16SOIC SG3525AP013TR di Power Management CI del driver del transistor

DESCRIZIONE

Gli SG3525Aseries dei circuiti integrati del modulatore di larghezza di impulso sono destinati per offrire la prestazione migliore e le parti esterne abbassate contano una volta utilizzate nella progettazione di tutti i tipi di alimentazioni elettriche di commutazione. Il su chip + un riferimento di 5,1 V è sistemato a ± 1% e la gamma del comune-modo dell'input dell'amplificatore di errori comprende la tensione di riferimento che elimina le resistenze esterne. Un input di sincronizzazione all'oscillatore permette che le unità multiple siano assoggettate o una singola unità da sincronizzare ad un orologio di sistema esterno. Una singola resistenza fra il CT ed i terminali di scarico fornisce una vasta gamma di adeguamento di tempo morto. Questi dispositivi inoltre caratterizzano i circuiti incorporati di morbido inizio con soltanto un condensatore cronometrare esterno richiesto. I comandi di un terminale di arresto sia il circuity di morbido inizio che gli stadi di uscita, fornenti il giro istantaneo fuori tramite il fermo di PWM l'arresto pulsato come pure l'morbido inizio riciclano con i comandi di arresto più lunghi. Queste funzioni inoltre sono controllate da una serrata di sotto di tensione che tiene le uscite fuori e dal condensatore di morbido inizio scaricato per le tensioni in ingresso al di sotto della norma. Questi circuiti includesapproximately500 sistemi MV di serrata di isteresi per l'operazione libera del nervosismo. Un'altra caratteristica di questi circuiti di PWM è un fermo che segue il comparatore. Una volta che gli impulsi di un PWM è stato terminato per tutta la ragione, le uscite rimarranno fuori per la durata del periodo. Il fermo è risistemato con ogni impulso di temporizzazione. Gli stadi di uscita sono progettazioni del totem capaci di sourcing o di affondamento al di sopra di 200 mA. La logica di SG3525AoutputstagefeaturesNOR, dante un'uscita BASSA per FUORI uno stato.

■UN'OPERAZIONE DI 8 - 35 V

■5,1 RIFERIMENTO DI V SISTEMATO A ± 1%
■100 hertz - 500 chilocicli OSCILLATORRANGE
■TERMINALE SEPARATO DI OSCILLATORSYNC
■CONTROLLO REGOLABILE DI DEADTIME
■SOFT-START INTERNO
■PULSE-BY-PULSESHUTDOWN
■SERRATA INTRODOTTA DI UNDERVOLTAGE CON ISTERESI
■CHIUSURA DEL PWM PER IMPEDIRE GLI IMPULSI MULTIPLI
■SOURCE/SINK DOPPIO HA PRODOTTO I DRIVER
