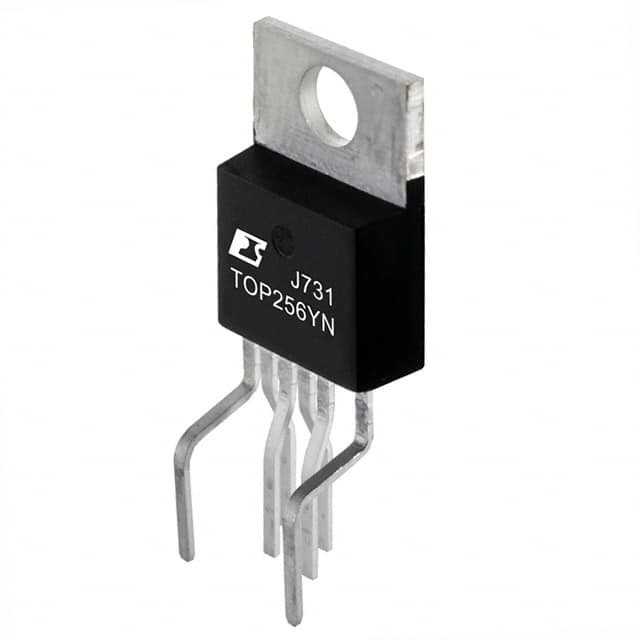

Integrazioni offline di potere di RITORNO DEL RAGGIO CATODICO TO220-7C dell'interruttore del regolatore di TOP256YN PMIC

Descrizione

TOPSwitch-HX incorpora in modo redditizio un MOSFET di potere di 700 V, una fonte corrente commutata ad alta tensione, un controllo di PWM, un oscillatore, un circuito termico di arresto, una protezione dell'errore ed altri circuiti di controllo su un dispositivo monolitico.

Punti culminanti del prodotto

Costo di sistema più basso, più alta flessibilità di progettazione
• L'operazione mista massimizza il effciency a tutti i carichi
• Nuovi pacchetti di eSIP-7C e di eSIP-7F
• Giunzione--caso termico basso di impedenza (°C 2 per watt)
• Di altezza ridotta è ideale per gli adattatori in cui lo spazio è limitato
• Montaggio semplice facendo uso di una clip per aiutare fabbricazione di basso costo
• Ideale orizzontale del pacchetto di eSIP-7F per le applicazioni ultra di altezza ridotta del monitor e dell'adattatore
• Distanza di dispersione estesa del pacchetto fra il perno dello SCOLO e il perno adiacente ed al dissipatore di calore
• Nessun dissipatore di calore ha richiesto fino a 35 W facendo uso dei pacchetti di P, di G e di m. con tensione in ingresso universale e di fino a 48 W a 230 VCA
• La protezione contro le sovratensioni dell'uscita (OVP) è utente programmabile per la chiusura/che chiude l'arresto con la risistemazione veloce di CA
• Permette sia la percezione primaria che secondaria
• La linea rilevazione (UV) di undervoltage impedisce gli impulsi errati di giro-fuori
• La linea arresto di sovratensione (OV) estende il limite della sovratensione
• Limite corrente programmabile accurato
• Linea ottimizzata reazione per la linea rifiuto dell'ondulazione
• 132 chilocicli di frequenza (254Y-258Y e tutti i pacchetti di E/L) riducono il trasformatore e la dimensione dell'alimentazione elettrica
• Mezza opzione di frequenza per le video applicazioni
• Nervoso di frequenza riduce il costo del flter di EMI
• Il dissipatore di calore è collegato alla FONTE per EMI bassa
• Il automatico-nuovo inizio migliore consegna <3> • La funzione termica hysteretic accurata di arresto recupera automaticamente senza richiedere una risistemazione
• Morbido inizio completamente integrato per lo sforzo minimo di partenza
• La dispersione estesa fra lo SCOLO e tutti i altri perni migliora l'affidabilità del feld
