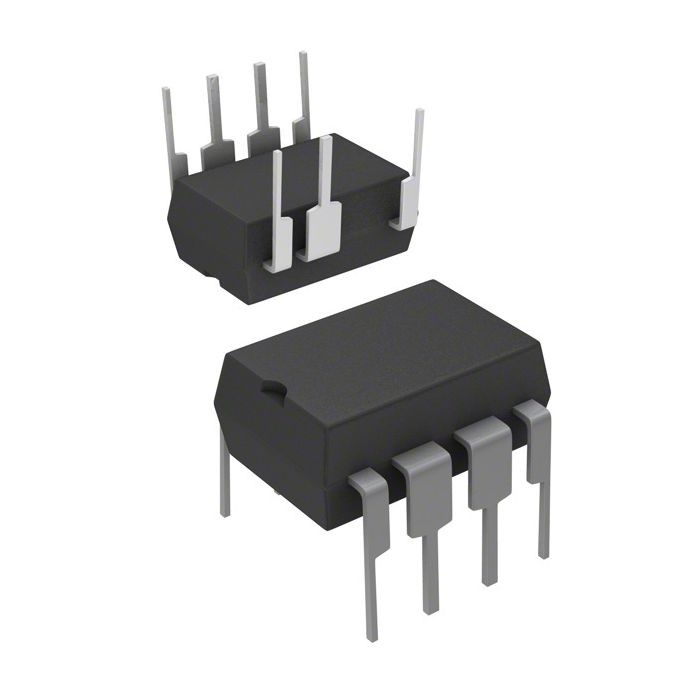

Integrazioni durevoli di potere di RITORNO DEL RAGGIO CATODICO 8DIP del COMMUTATORE della gestione CI LNK364PN di potere 132kHz

Famiglia di ottimo rendimento, scambista offline IC di LinkSwitch®-XT di potere basso

Descrizione

LinkSwitch-XTincorporates un MOSFET di potere di 700 V, un oscillatore, uno schema di controllo INSERITA/DISINSERITA semplice, una fonte corrente commutata ad alta tensione, nervoso di frequenza, limite corrente del ciclo-da-ciclo e
circuiti termici di arresto su IC monolitico. La partenza ed il potere di funzionamento sono derivati direttamente dal perno dello SCOLO, eliminante l'esigenza di una bobina diagonale e dei circuiti collegati.

Punti culminanti del prodotto

Ottimizzato per costo di sistema più basso
• Le tecniche private della costruzione della guarnizione e del trasformatore di IC permettono alle progettazioni di Clampless™ con LNK362 per costo di sistema più basso, il conteggio componente e l'alta efficienza
• Automatico-nuovo inizio completamente integrato per protezione del ciclo aperto e di cortocircuito
• rifornimento Auto-polarizzato – conserva la bobina ausiliaria del trasformatore e le componenti di rifornimento collegate di polarizzazione
• La frequenza che nervoso notevolmente riduce la EMI
• Requisiti di dispersione di alta tensione di raduni fra lo SCOLO e tutti i altri perni sia sul PWB che al pacchetto
• Soluzione dello scambista più bassa di conteggio componente

Caratteristiche superiori a Linear/RCC
• Protezione termica hysteretic accurata di arresto – il recupero automatico migliora l'affidabilità del campo
• La gamma universale dell'input permette l'operazione mondiale
• Il controllo INSERITA/DISINSERITA semplice, nessuna compensazione del ciclo ha avuto bisogno di
• Elimina l'avvolgimento di polarizzazione – più semplice, trasformatore più a basso costo
• Conteggio componente basso stesso – più alta affidabilità e singolo circuito stampato del lato
• il Automatico-nuovo inizio riduce il potere consegnato di 95% durante i guasti del ciclo aperto e di cortocircuito
• L'alta larghezza di banda fornisce l'eccitazzione veloce senza oltrepassa e risposta transitoria eccellente del carico
EcoSmart®
– Estremamente di ottimo rendimento
• Rispetta facilmente tutti i regolamenti globali di rendimento energetico senza le componenti aggiunte
• Consumo a vuoto <300 mW="" without="" bias="" winding="" at="" 265="" VAC="" input=""> • Il controllo INSERITA/DISINSERITA fornisce l'efficienza costante ai carichi molto leggeri – ideali per i regolamenti obbligatori della CCE

Applicazioni

• Caricatori/adattatori per la cellula/telefoni senza cordone, PDAs, le macchine fotografiche digitali, giocatori di MP3/portable gli audio ed i rasoi
• Rifornimenti per gli apparecchi, i sistemi industriali e misurare
