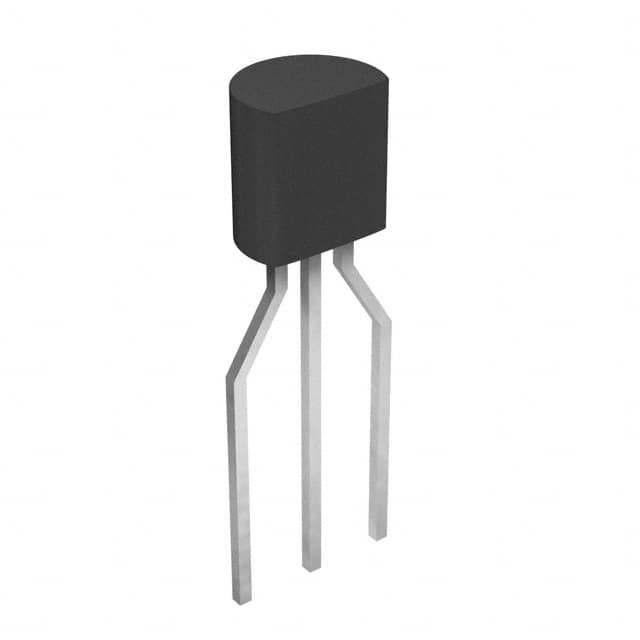

La gestione i CI VREF di potere di LM4041CILPR METTE DA PARTE TO92-3 Texas Instruments

Descrizione generale

L'ideale per le applicazioni critiche dello spazio, i riferimenti di tensione di precisione LM4040 e LM4041 sono disponibili (× 1.3mm di 3mm) nel pacchetto subminiature del superficie-supporto SOT-23.
Il LM4040 è il disponibile nelle tensioni di ripartizione inverse fisse di 2.500V, di 4.096V e di 5.000V. Il LM4041 è disponibile con un 1.225V fisso o una tensione di ripartizione inversa regolabile.
Le gamme correnti minime di funzionamento da 60µA per il LM4041-1.2 a 74µA per il LM4040-5.0. Le versioni LM4040 hanno una corrente massima di funzionamento di 15mA. Le versioni LM4041 hanno una corrente massima di funzionamento di 12mA.
I LM4040 e i LM4041 hanno la correzione di curvatura della deriva della temperatura di riferimento del bandgap ed impedenza dinamica bassa, assicurando l'accuratezza inversa stabile di tensione di ripartizione sopra una vasta gamma di temperature di funzionamento e di correnti.
Le schede di dati e la documentazione di sostegno possono essere trovate sul sito Web di Micrel a www.micrel.com.

Caratteristiche

• Piccolo pacchetto SOT-23
• Nessun condensatore dell'uscita ha richiesto
• Tollera i carichi capacitivi
• Lle tensioni di ripartizione inverse fisse di 1,225, 2.500V, 4.096V e 5.000V
• Versione inversa regolabile di ripartizione
• Contatti Micrel per si separa la gamma di temperature estesa.

Specifiche chiave

• Tolleranza ............................. ±0.1% (massimo) di tensione in uscita
• Rumore basso dell'uscita (10Hz a 100Hz)
LM4040 ................................................. 35ΜVRMS (tipo)
LM4041 ................................................. 20ΜVRMS (tipo)
• Ampia gamma corrente di funzionamento
LM4040 .................................................. 60µA a 15mA
LM4041 .................................................. 60µA a 12mA
• Gamma di temperature industriale .................. – 40°C a +85°C
• Coefficiente di bassa temperatura ................ 100ppm/°C (massimo)

Applicazioni

• Attrezzatura a pile
• Sistemi dell'acquisizione dei dati
• Strumentazione
• Controllo dei processi
• Gestione dell'energia
• Prova del prodotto
• Elettronica automobilistica
• Audio componenti di precisione
