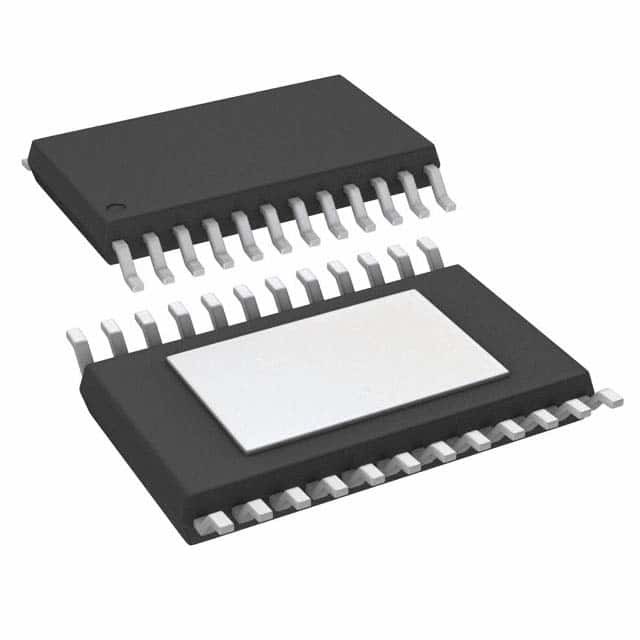

driver RGLTR PWM 24HTSSOP TPS929120QPWPRQ1 di 10kHz-2MHz IC LED

TPS929120QPWPRQ1

driver lato alto automobilistico di 12-channel 40-V LED con l'interfaccia di FlexWire

Descrizione generale

Con l'aumento della richiesta dell'animazione nell'illuminazione automobilistica, il LED deve essere controllato indipendente. Di conseguenza, i driver del LED con le interfacce digitali sono essenziali efficacemente per determinare alle le applicazioni d'accensione controllate a pixel. Nell'illuminazione esterna, le funzioni multiple della lampada sono posizionate tipicamente sui bordi differenti del PWB con i cavi fuori-bordo collegati l'un l'altro. È difficile affinchè un'interfaccia asimmetrica tradizionale soddisfaccia le richieste rigorose di contabilità elettromagnetica. Usando uno strato fisico della LATTA industriale-standard, all'l'interfaccia basata a UART di FlexWire del TPS929120-Q1 compire facilmente la comunicazione fuori-bordo interurbana senza urtare la contabilità elettromagnetica.

Il TPS929120-Q1 è 12 un canale, driver lato alto di 40-V LED che controlla la corrente d'uscita di 8 bit e 12 duty cycle del bit PWM. Il dispositivo soddisfa le richieste multiple di regolamento con il LED a circuito aperto, la breve terra ed i singoli sistemi diagnostici di cortocircuito del LED. Un cane da guardia configurabile inoltre mette automaticamente gli stati a sicurezza intrinseca quando il collegamento di MCU è perso e, con EEPROM programmabile, TPS929120-Q1 può essere messo flessibilmente per gli scenari differenti dell'applicazione.

Caratteristiche

• AEC-Q100-qualified per le applicazioni automobilistiche:
  • Grado 1 di temperatura: – 40°C a +125°C, T
• Sicurezza-capace funzionale
  • Documentazione disponibile aiutare progettazione di sistema di sicurezza funzionale
• uscita corrente lata alto di precisione 12-Channel:
  • Tensione di rifornimento 4,5 V - 40 V
  • Insieme della corrente di canale di fino a 75 mA dalla resistenza
  • 2 bit globale, una regolazione corrente indipendente di 6 bit
  • Accuratezza a corrente forte <>
  • Accuratezza a corrente forte <>
  • Caduta di tensione bassa 500 sistemi MV a 50 mA
  • indipendente PWM di 12 bit che si attenua
  • Frequenza programmabile di PWM fino a 20 chilocicli
  • Metodo d'attenuazione lineare ed esponenziale
• Interfaccia di controllo di FlexWire
  • Fino a frequenza di clock 1-MHz
  • 16 dispositivi massimi su un bus di FlexWire
  • Una transazione di fino a 8 dati di byte nell'un telaio
  • uscita di 5-V LDO per fornire il ricetrasmettitore della LATTA
• Sistema diagnostico e protezione:
  • Stato a sicurezza intrinseca programmabile
  • Rilevazione a circuito aperto del LED
  • Rilevazione di cortocircuito del LED
  • Da cortocircuito GUIDATO da unica diagnostico
  • Rilevazione programmabile del basso rifornimento
  • lo Aperto scolo ERRA per l'indicazione dell'errore
  • Cane da guardia e CRC per l'interfaccia di FlexWire
  • 8 bit ADC per la misura di tensione del perno
  • Protezione a temperatura eccessiva
