gestione CI MTRDRV BIPLR 16PWRDIP STMicroelectronics di potere di 4.5-36V L293D

  • 4.5-36V L293D Power Management ICs MTRDRV BIPLR 16PWRDIP STMicroelectronics
Marca STMicroelectronics
Numero di modello L293D
Quantità di ordine minimo 1
Prezzo Based on current price
Imballaggi particolari borsa & scatola di cartone antistatiche
Tempi di consegna 3-5 giorni del lavoro
Termini di pagamento T/T
Capacità di alimentazione in azione

Contattimi gratis campioni e buoni.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Tipo del motore - passo passo Bipolare Tipo del motore - CA, CC CC spazzolata
Funzione Driver - fase completamente integrato, di controllo e di potere Configurazione dell'uscita Mezzo ponte (4)
Interfaccia Parallelo Tecnologia -
Risoluzione di punto - Applicazioni Uso generale
Corrente - uscita 600mA Tensione - rifornimento 4,5 V ~ 36 V
Tensione - Carico 4,5 V ~ 36 V Temperatura di funzionamento -40°C ~ 150°C (TJ)
Montaggio del tipo Attraverso il foro Pacchetto/caso 16-DIP (0,300", 7.62mm)
Pacchetto del dispositivo del fornitore 16-PowerDIP
Evidenziare

gestione CI di potere 4.5V

,

gestione CI di potere 36V

,

L293D
Lasciate un messaggio
Descrizione di prodotto

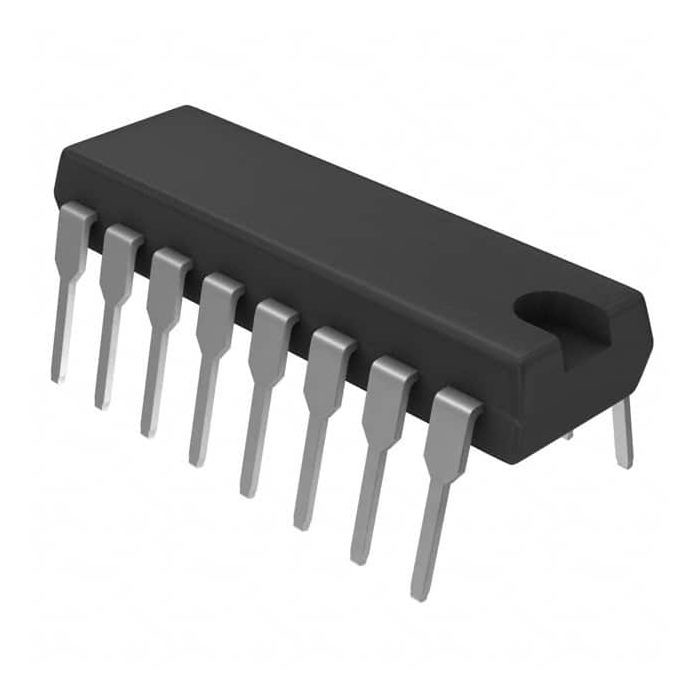

L293D IC MTRDRV BIPLR 4.5-36V 16PWRDIP STMicroelectronics

Dettagli del prodotto

DESCRIZIONE

Il dispositivo è un'alta tensione integrata monolitica, un driver a corrente forte di quattro canali destinato per accettare i livelli logici standard di TTL o di DTL e per determinare i carichi induttivi (quali i solenoides dei relè, i motori fare un passo e di CC) ed i transistor di potenza di commutazione.
Per semplificare l'uso come due ponti ogni paio dei canali è fornito dell'per permettere all'input. Un input separato del rifornimento è fornito per la logica, permettendo l'operazione ad un a voltaggio inferiore ed i diodi interni del morsetto sono inclusi.
Questo dispositivo è adatto ad uso nelle applicazioni di commutazione alle frequenze fino a 5 chilocicli.
Il L293D è montato in un packaage di plastica di 16 cavi che ha 4 perni concentrare collegati a gether ed usato per heatsinking Il L293DD è montato in un supporto della superficie di 20 cavi che ha 8 perni concentrare collegati a gether ed utilizzati per heatsinking.

■600mA la CAPACITÀ di CORRENTE D'USCITA PER MANICA

■CORRENTE D'USCITA DI PUNTA 1.2A (non ripetitiva) PER MANICA
■PERMETTA ALLA FUNZIONE
■PROTEZIONE A TEMPERATURA ECCESSIVA
■«0" LOGICO TENSIONE IN INGRESSO FINO A 1,5 V (ALTA IMMUNITÀ DI RUMORE)
■DIODI INTERNI DEL MORSETTO

Specifiche

Attributo Valore di attributo
Produttore STMicroelectronics
Categoria di prodotto Chip di IC
Serie L293D
Prodotto Regolatori/driver del motore passo a passo
Tipo H-ponte
Imballaggio Metropolitana
Stile montaggio Attraverso il foro
Azionare-Temperatura-gamma - 40 C + a 150 C
Pacchetto-caso 16-DIP (0,300", 7.62mm)
Tecnologia -
Azionare-temperatura -40°C ~ 150°C (TJ)
Montaggio tipo Attraverso il foro
Funzione Driver - fase completamente integrato, di controllo e di potere
Applicazioni Uso generale
Interfaccia Parallelo
Tensione-rifornimento 4,5 V ~ 36 V
Fornitore-Dispositivo-pacchetto 16-PowerDIP
Numero-de-uscite 2 uscite
Corrente-uscita 600mA
Uscita-configurazione Mezzo ponte (4)
Tensione-carico 4,5 V ~ 36 V
Motore-Tipo-passo passo Bipolare
Motore-Tipo-CA-CC CC spazzolata
Risoluzione -
Azionare-Rifornimento-tensione 4,5 V - 36 V
Azionare-Rifornimento-corrente 2 mA
Uscita-corrente 600 mA
Pacchetto-caso PowerDIP-16

Descrizioni

Driver bipolare Parallel 16-PowerDIP del motore
metropolitana di potere PDIP del driver 24V 16-Pin del motore 4-Channel
Motore/regolatori accensione/di moto & driver 4-Channel in opposizione
