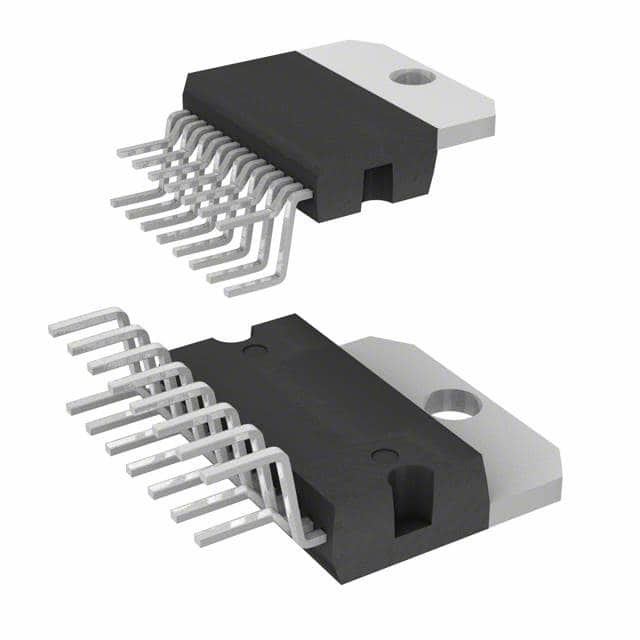

MEZZO PONTE DRVR 15MULTIWATT STMicroelectronics di L298N IC

Descrizione

Il L298 è un circuito monolitico integrato pacchetti Multiwatt e PowerSO20 in un cavo di 15. È un driver gemellato ad alta tensione e a corrente forte del interamente ponte che accetta i livelli logici convenzionali di TTL ed i carichi induttivi degli azionamenti quali i relè, i solenoidi, i motori fare un passo e di CC. Ci sono due permettono agli input di permettere o disattivare al dispositivo indipendentemente dai segnali in ingresso.

Caratteristiche

TENSIONE DI RIFORNIMENTO DI FUNZIONAMENTO FINO A 46 V
CORRENTE TOTALE FINO A 4 A DI CC
TENSIONE DI SATURAZIONE BASSA
PROTEZIONE A TEMPERATURA ECCESSIVA
«0" LOGICO TENSIONE IN INGRESSO FINO A 1,5 V
(ALTA IMMUNITÀ DI RUMORE)

Applicazioni

• STADIO DI USCITA DI POTERE
  Il L298 ha due stadi di uscita di potere (A; B). Lo stadio di uscita di potere ha una disposizione del ponte e secondo lo stato degli input, le sue uscite possono determinare un modo in comune o differenziale del carico induttivo. La corrente che attraversa through le uscite del carico il ponte all'uscita di senso; una resistenza esterna (RSA; Il RSB.) permette che la forza di questa corrente sia individuata.

• FASE INTRODOTTA
  Ogni ponte è alimentato da quattro portoni, gli input di cui sono In1; In2; EnA e In3; In4; EnB. Quando l'input dell'en è alto, negli input metta lo stato del ponte; quando l'input dell'en è basso, il ponte è inibito. Gli input sono tutto il TTL compatibile.

• SUGGERIMENTI
  Un condensatore non induttivo, tipicamente di 100 N-F, deve essere progettato per fra entrambi contro ed il Vss, a terra, vicino al perno della terra come praticabile. Quando il condensatore enorme dell'alimentazione elettrica proviene troppo lontano da IC, un secondo, il più piccolo condensatore vicino al L298 deve essere progettato per. La resistenza di senso, che non deve essere cavo avvolto, deve essere collegata al palo negativo di contro, che deve essere vicino al perno della terra del I.C.
