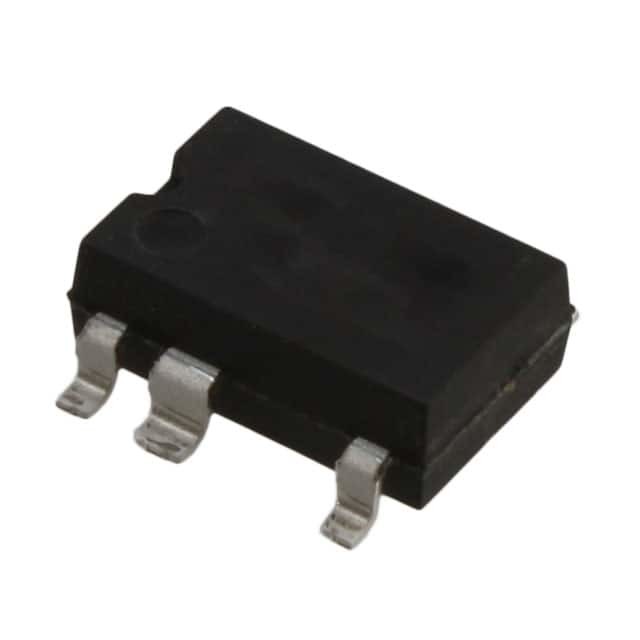

Integrazioni OFFLINE di potere della CIMA 8SMD del COMMUTATORE MULT di LNK304GN IC

Descrizione

Il LinkSwitch-TN specificamente è destinato per sostituire tutto il lineare e le alimentazioni elettriche non isolate di condensatore-federazione (contagoccia del cappuccio) nei sotto 360 mA la gamma di corrente d'uscita a costo di sistema uguale mentre offrono il rendimento elevato molto ed il rendimento energetico.
I dispositivi LinkSwitch-TN integrano un MOSFET di potere di 700 V, un oscillatore, uno schema di controllo inserita/disinserita semplice, una fonte corrente commutata ad alta tensione, nervoso di frequenza, il limite corrente del ciclo-da-ciclo ed i circuiti termici di arresto su IC monolitico. L'inizio su ed il potere di funzionamento sono derivati direttamente dalla tensione sul perno dello SCOLO, eliminante l'esigenza di un rifornimento diagonale e dei circuiti collegati in convertitori di ritorno del raggio catodico o del dollaro. Il circuito completamente integrato di automatico-nuovo inizio nel LNK304-306 limita sicuro potenza di uscita durante i guasti quali il cortocircuito o il ciclo aperto, riducendo il conteggio componente ed il costo a livello di sistema della protezione del carico. Un rifornimento locale fornito da IC permette l'uso di un accoppiatore ottico classificato la non sicurezza che funge da dispositivo spostatore livellato più ulteriormente per migliorare la prestazione di regolamento del carico e della linea in convertitori di dollaro-spinta e del dollaro, a richiesta.

Punti culminanti del prodotto

Sostituzione redditizia del cappuccio/lineare contagoccia
• Soluzione del convertitore del dollaro di conteggio più a basso costo e componente
• Automatico-nuovo inizio completamente integrato per la protezione dell'errore del ciclo aperto e di cortocircuito – comprime i costi componenti esterni
• LNK302 usa un regolatore semplificato senza automatico-nuovo inizio per costo di sistema molto basso
• l'operazione di 66 chilocicli con il limite corrente accurato – permette il 1 induttore disponibile immediatamente di MH basso per la corrente d'uscita di fino a 120 mA
• Tolleranze strette e variazione trascurabile di temperatura
• Un'alta tensione di ripartizione di 700 V fornisce l'impulso eccellente dell'input resiste a
• La frequenza che nervoso drammaticamente riduce la EMI (dB ~10)
– minimizza il costo del filtro da EMI
• Alta temperatura termica di arresto (un minimo di +135 °C)

Rendimento elevato molto sopra il dollaro discreto e le soluzioni passive

• Sostiene le topologie del dollaro, di dollaro-spinta e di ritorno del raggio catodico
• Sovraccarico termico del livello di sistema, cortocircuito dell'uscita e protezione aperta del ciclo di controllo
• Regolamento eccellente del carico e della linea anche con la configurazione tipica
• L'alta larghezza di banda fornisce l'eccitazzione veloce senza oltrepassa
• L'operazione corrente di limite rifiuta la linea ondulazione
• Gamma di tensione in ingresso universale (85 VCA - 265 VCA)
• Limite corrente incorporato e protezione termica hysteretic
• Alta efficienza che le soluzioni passive
• Più alto fattore di potenza che le soluzioni di condensatore-federazione
• Interamente manufacturable in SMD

EcoSmart®- estremamente di ottimo rendimento

• Consuma in genere soltanto 50/80 di Mw nella topologia auto-alimentata del dollaro a 115/230 di VCA di input senza il carico (opto risposte)
• Consuma in genere soltanto 7/12 di Mw nella topologia di ritorno del raggio catodico con polarizzazione esterna a 115/230 di VCA di input senza il carico
• Commissione di energia di California di raduni (la CCE), Energy Star e requisiti di UE

Applicazioni

• Apparecchi e temporizzatori
• Driver del LED e comandi industriali
