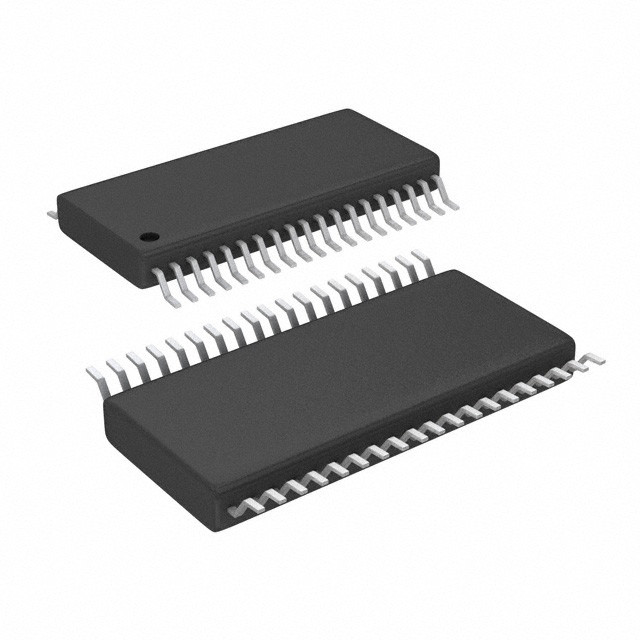

Microsistemi allegro di A4989SLDTR-T IC MTR DRV BIPOLR 3-5.5V 38TSSOP

  • A4989SLDTR-T IC MTR DRV BIPOLR 3-5.5V 38TSSOP Allegro MicroSystems
Marca Allegro MicroSystems
Numero di modello A4989SLDTR-T
Quantità di ordine minimo 1
Prezzo Based on current price
Imballaggi particolari borsa & scatola di cartone antistatiche
Tempi di consegna 3-5 giorni del lavoro
Termini di pagamento T/T
Capacità di alimentazione in azione

Contattimi gratis campioni e buoni.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Tipo del motore - passo passo Bipolare Tipo del motore - CA, CC -
Funzione Regolatore - commutazione, gestione di direzione Configurazione dell'uscita Pre-driver - mezzo ponte (4)
Interfaccia Logica Tecnologia MOSFET di potere
Risoluzione di punto 1, 1/2, 1/4, 1/16 Applicazioni Uso generale
Corrente - uscita - Tensione - rifornimento 3V ~ 5.5V
Tensione - Carico 12V ~ 50V Temperatura di funzionamento -20°C ~ 85°C (TUM)
Montaggio del tipo Supporto di superficie Pacchetto/caso 38-TFSOP (0,173", larghezza di 4.40mm)
Pacchetto del dispositivo del fornitore 38-TSSOP
Lasciate un messaggio
Descrizione di prodotto

Microsistemi allegro di A4989SLDTR-T IC MTR DRV BIPOLR 3-5.5V 38TSSOP

Dettagli del prodotto

Descrizione

Il A4989 è un driver doppio del portone del interamente ponte con il traduttore microstepping integrato adatto a guidare una vasta gamma di motori passo a passo bifasi bipolari di industriale di più alto potere (in genere 30 a 500 W). Il potere del motore è fornito dai MOSFETs esterni di potere di N-Manica alle tensioni di rifornimento da 12 a 50 V.

Caratteristiche e benefici

▪interfaccia a due fili di direzione e di punto
▪Azionamento doppio del portone del interamente ponte per i MOSFETs di N-Manica
▪Gamma di tensione di rifornimento di V di operazione oltre 12 - 50
▪Rettifica sincrona
▪protezione di Inter-conduzione
▪Decadimento misto regolabile
▪Riferimento corrente sinusoidale integrato di DAC
▪Controllo corrente off-time fisso di PWM
▪Controllo a corrente debole migliorato quando microstepping
▪Pin compatibile con il A3986

Specifiche

Attributo Valore di attributo
Produttore Microsistemi allegro
Categoria di prodotto Driver e regolatori del motore
Serie -
Imballaggio Imballaggio alterno
Pacchetto-caso 38-TFSOP (0,173", larghezza di 4.40mm)
Tecnologia MOSFET di potere
Azionare-temperatura -20°C ~ 85°C (TUM)
Montaggio tipo Supporto di superficie
Funzione Regolatore - commutazione, gestione di direzione
Applicazioni Uso generale
Interfaccia Punto/direzione
Tensione-rifornimento 3 V ~ 5,5 V
Fornitore-Dispositivo-pacchetto 38-TSSOP
Corrente-uscita -
Uscita-configurazione Pre-driver - mezzo ponte (4)
Tensione-carico 12 V ~ 50 V
Motore-Tipo-passo passo Bipolare
Motore-Tipo-CA-CC -
Risoluzione 1, 1/2, 1/4, 1/16

Descrizioni

Logica bipolare 38-TSSOP del MOSFET di Power del driver del motore
Driver pieno doppio 38-Pin TSSOP T/R del motore del ponte
