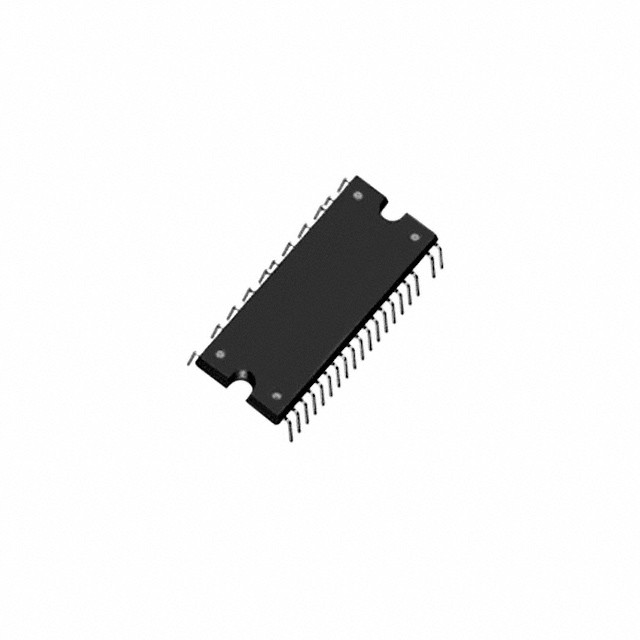

SIM6822M IC BRIDGE DRIVER PAR 40DIP Sanken Electric USA Inc.

  • SIM6822M IC BRIDGE DRIVER PAR 40DIP Sanken Electric USA Inc.
Marca Sanken Electric USA Inc.
Numero di modello SIM6822M
Quantità di ordine minimo 1
Prezzo Based on current price
Imballaggi particolari borsa & scatola di cartone antistatiche
Tempi di consegna 3-5 giorni del lavoro
Termini di pagamento T/T
Capacità di alimentazione in azione

Contattimi gratis campioni e buoni.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Tipo del motore - passo passo - Tipo del motore - CA, CC CC senza spazzola (BLDC)
Funzione Driver Configurazione dell'uscita Mezzo ponte (3)
Interfaccia Logica Tecnologia IGBT
Risoluzione di punto - Applicazioni Elettrodomestico
Corrente - uscita 5A Tensione - rifornimento 13,5 V ~ 16,5 V
Tensione - Carico 600 V (massimo) Temperatura di funzionamento -20°C ~ 100°C (TA)
Montaggio del tipo Attraverso il foro Pacchetto/caso 40-DIP (0,657", 16,70 mm), 29 conduttori
Pacchetto del dispositivo del fornitore 40-DIPLF2971
Lasciate un messaggio
Descrizione di prodotto

SIM6822M IC BRIDGE DRIVER PAR 40DIP Sanken Electric USA Inc.

Dettagli del prodotto

Descrizione

I SIM6822M sono driver trifase ad alta tensione ICs del motore in quali transistor, un pre-driver IC (MIC) e circuiti della linguetta per calzare gli stivali (diodi e resistenze) altamente sono integrati.


Caratteristiche

●Diodi incorporati della linguetta per calzare gli stivali con i resistori di limitazione corrente (Ω 60)
●input CMOS-compatibile (3,3 V o 5 V)
●Struttura nuda del cavo: senza Pb (RoHS compiacente)
●Tensione di isolamento: Una componente UL-riconosciuta di 1500 V (per 1 min) (no. dell'archivio: E118037) (SIM6880M UL Recognition Pending)
●Uscita del segnale dell'errore all'attivazione di protezione (Pin delle FO)
●segnale lato alto di arresto introdotto (Pin di deviazione standard)
●Le protezioni includono:
Limite di sovracorrente (OCL): Automatico-nuovo inizio
Protezione di sovracorrente (OCP): Automatico-nuovo inizio
Serrata di Undervoltage per l'alimentazione elettrica
lato alto (UVLO_VB): Automatico-nuovo inizio
lato basso (UVLO_VCC): Automatico-nuovo inizio
Arresto termico (DST): Automatico-nuovo inizio


Applicazione

●Motore del compressore del frigorifero
●Motore della pompa e del motore del ventilatore per la rondella e l'essiccatore
●Motore del ventilatore per il condizionatore d'aria, il purificatore dell'aria e l'elettroventola

Specifiche

Attributo Valore di attributo
Produttore Sanken
Categoria di prodotto In pieno, driver del Mezzo ponte
Serie -
Imballaggio Metropolitana
Pacchetto-caso 40-DIP (0,657", 16.70mm) 29 cavi
Tecnologia IGBT
Azionare-temperatura -20°C ~ 100°C (TUM)
Montaggio tipo Attraverso il foro
Caratteristiche Circuito della linguetta per calzare gli stivali
Applicazioni Motori a corrente alternata
Interfaccia Logica
Tensione-rifornimento 13,5 V ~ 16,5 V
Fornitore-Dispositivo-pacchetto 40-DIP LF2971
Potenza nominale corrente 5A
Errore-protezione Corrente limitando, sopra la temperatura, UVLO
Uscita-configurazione Mezzo ponte (3)
Carico tipo Induttivo
RDS-su-Typ -
Corrente-Picco-uscita 7.5A
Tensione-carico 400V (massimo)

Descrizioni

Mezzo ponte (3) driver AC Motors IGBT 40-DIP LF2971
Mezzo modulo triplo della IMMERSIONE del driver 300V 30-Pin del motore del ponte
