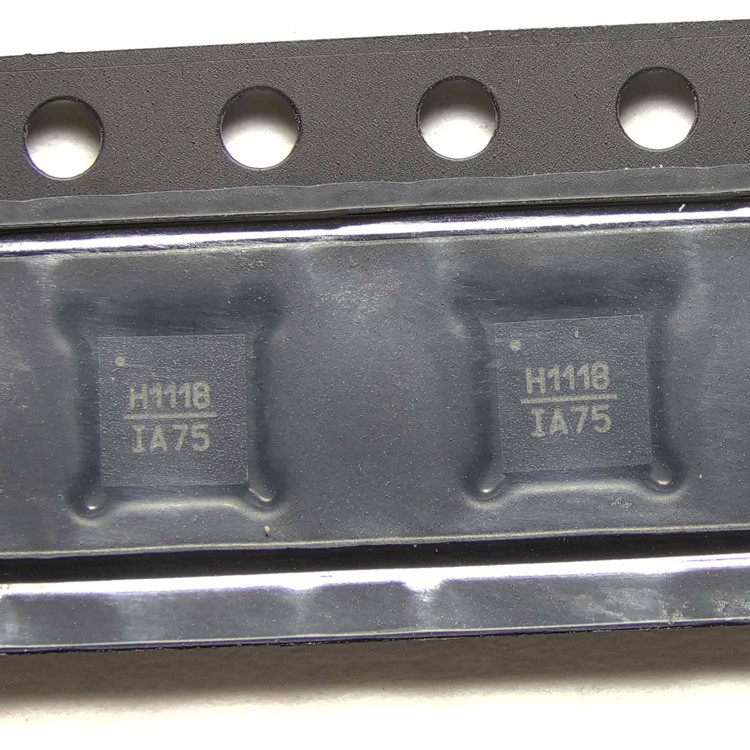

HMC1118LP3DE IC RF SWITCH SPDT 13GHZ 16LFCSP Analog Devices Inc.

  • HMC1118LP3DE IC RF SWITCH SPDT 13GHZ 16LFCSP Analog Devices Inc.
Marca Analog Devices Inc.
Numero di modello HMC1118LP3DE
Quantità di ordine minimo 1
Prezzo Based on current price
Imballaggi particolari borsa & scatola di cartone antistatiche
Tempi di consegna 3-5 giorni lavorativi
Termini di pagamento T/T
Capacità di alimentazione In magazzino

Contattimi gratis campioni e buoni.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Tipo di rf VSAT Topologia Assorbente
Circuito SPDT Gamma di frequenza 9kHz ~ 13GHz
Isolamento 50dB Perdita di inserzione 2dB
Frequenza della prova 3 GHz, 13 GHz P1dB 37dBm
IIP3 62 dBm Caratteristiche -
Impedenza 50ohm Voltaggio - Fornitura 3V ~ 3,6V
Temperatura di funzionamento -40°C ~ 85°C Tipo di montaggio Montaggio superficiale
Confezione / Cassa 16-VFQFN ha esposto il cuscinetto, CSP Confezione del dispositivo del fornitore 16-LFCSP (3x3)
Evidenziare

IC RF

,

Modulo di circuito integrato RF

,

Modulo di chip IC RF
Lasciate un messaggio
Descrizione di prodotto

Dettagli del prodotto

Descrizione generale

Il chip HMC110 è un attenuatore digitale a 5 bit con un intervallo di 31 dB in passaggi da 1 dB. Ogni bit viene attivato applicando 0 V alla porta A e disattivato con -5 V alla porta A.Port B (se applicabile) è biased con il complemento di port A. Vedere SMT versione confezionata HMC110G16 (ermetico).

Caratteristiche

Larghezza di banda: DC - 10 GHz
Basse perdite di inserimento: 6,2 dB
Intervallo di attenuazione di 31 dB
Trasferimento rapido: 6 nS

Applicazioni tipiche

• Infrastrutture delle stazioni base
• Wireless portatile
• CATV e DBS
• MMDS e wirelessLAN
• circuito locale senza fili
• UNII e HyperLAN

Specificità

Attributo Valore attributivo
Produttore Dispositivi analogici
Categoria di prodotto Interruttori RF
Serie -
Imballaggio Striscia tagliata
Stile di montaggio SMD/SMT
Cassa del pacchetto 16-VFQFN Pad esposto
Impedenza 50 Ohm
Tecnologia Silicio
Temperatura di funzionamento -40°C ~ 85°C
Caratteristiche -
Fornitore di tensione 3 V ~ 3,6 V
Confezione del dispositivo del fornitore 16-LFCSP (3x3)
Circuito SPDT
Topologia Assorbente
Perdita di inserimento 2 dB
P1dB-Punto di compressione 37 dBm
Tipo RF VSAT
Frequenza inferiore 9 kHz
Frequenza superiore 13 GHz
Frequenza di isolamento 50dB @ 3GHz (tipico)
Frequenza di inserimento-perdita 2 dB @ 13 GHz
IIP3 62 dBm (tipico)
Temperatura massima di funzionamento + 85 C
Intervallo di temperatura di funzionamento - 40 C.
Configurazione del interruttore SPDT
Corrente di approvvigionamento di esercizio 20 uA
Frequenza di funzionamento da 9 kHz a 13 GHz
tensione di alimentazione massima 3.6 V
tensione di alimentazione-min 3 V
Cassa del pacchetto LFCSP-16
Non-Time-Max 2.7 noi
Porte degli interruttori Doppia
Alta tensione di controllo 2 V a 3,6 V
In orario massimo 2.7 noi

Descrizioni

Interruttore RF SPDT 0,009MHz a 13GHz 18dB 16-Pin LFCSP EP T/R
Interconnessione RF Interconnessione SPDT 27dBm Termine
