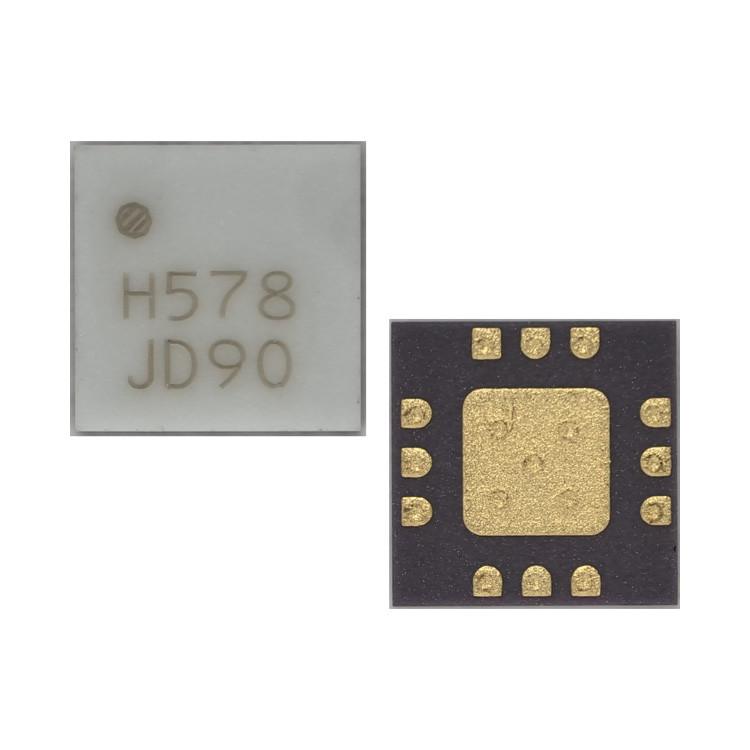

HMC578LC3B IC MULTIPLIER X2 BB 12SMD Analog Devices Inc

  • HMC578LC3B IC MULTIPLIER X2 BB 12SMD Analog Devices Inc.
Marca Analog Devices Inc.
Numero di modello HMC578LC3B
Quantità di ordine minimo 1
Prezzo Based on current price
Imballaggi particolari borsa & scatola di cartone antistatiche
Tempi di consegna 3-5 giorni lavorativi
Termini di pagamento T/T
Capacità di alimentazione In magazzino

Contattimi gratis campioni e buoni.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Funzione Multiplicatore di frequenza Frequenza 23 GHz ~ 33 GHz
Tipo di rf DBS, VSAT Attributi secondari -
Tipo di montaggio Montaggio superficiale Confezione / Cassa 12-VFQFN ha esposto il cuscinetto
Confezione del dispositivo del fornitore 12-SMT (3x3)
Evidenziare

IC RF

,

Modulo di circuito integrato RF

,

Modulo di chip IC RF
Lasciate un messaggio
Descrizione di prodotto

Dettagli del prodotto

Descrizione generale

L'HMC578LC3B è un moltiplicatore di frequenza a banda larga attivo x2 che utilizza la tecnologia GaAs PHEMT in un pacchetto SMT senza piombo conforme a RoHS.il moltiplicatore fornisce +15 dBm di potenza di uscita tipica da 24 a 33 GHz. Gli isolamenti Fo e 3Fo sono > 20 dBc e > 30 dBc rispettivamente a 28 GHz. L'HMC578LC3B è ideale per l'uso in catene moltiplicatrici LO per Pt a Pt & VSAT Radios che producono un ridotto numero di parti rispetto aapprocci tradizionali. Il basso rumore di fase SSB additivo di -129 dBc/Hz a 100 kHz di offset aiuta a mantenere buone prestazioni di rumore del sistema.e consente l'uso di tecniche di fabbricazione di montaggio superficiale.

Caratteristiche

Potenza di uscita elevata: +15 dBm
Dispositivo a bassa potenza di ingresso: da 0 a +6 dBm
Fo Isolamento: > 20 dBc @ Fout= 28 GHz
100 KHz SSB Fase rumore: -132 dBc/Hz
Fornitura singola: +5V@81 mA
Pacco SMT conforme alla RoHS 3x3 mm

Applicazioni tipiche

L'HMC578LC3B è adatto a:
• Applicazioni per la generazione di orologi: SONET OC-192 e SDH STM-64
• Radiodiffusioni punto a punto e VSAT
• Strumentazione di prova
• Militare e spaziale

Specificità

Attributo Valore attributivo
Produttore Dispositivi analogici
Categoria di prodotto Chip di circuito integrato
Serie HMC578G
Tipo Moltiplicatore
Imballaggio Imballaggio alternativo a strisce tagliate
Stile di montaggio SMD/SMT
Cassa del pacchetto 12-VFQFN Pad esposto
Frequenza 23 GHz ~ 33 GHz
Tecnologia GaAs
Intervallo di frequenza da 23 GHz a 33 GHz
Funzione Multiplicatore di frequenza
Numero di canali 2 Canale
Confezione del dispositivo del fornitore 12-SMT (3x3)
Guadagno -
Frequenza di prova -
Tipo RF VSAT, DBS
Attributi secondari -
Pd-dissipazione di potenza 670 mW
Temperatura massima di funzionamento + 85 C
Intervallo di temperatura di funzionamento - 40 C.
tensione di alimentazione di funzionamento 5 V
Corrente di approvvigionamento di esercizio 81 mA
Frequenza di funzionamento 33 GHz
Figura NF-rumore -
P1dB-Punto di compressione -
Cassa del pacchetto SMT-12
OIP3-Intercettazione di terzo ordine -
Perdita di input-return 10 dB

Descrizioni

Multiplicatori RF attivi x2 da 23 GHz a 33 GHz Uscita 12-Pin CQFN EP T/R
Amplificatore RF x2 Multi SMT attivo 24 - 33 GHz Fout
