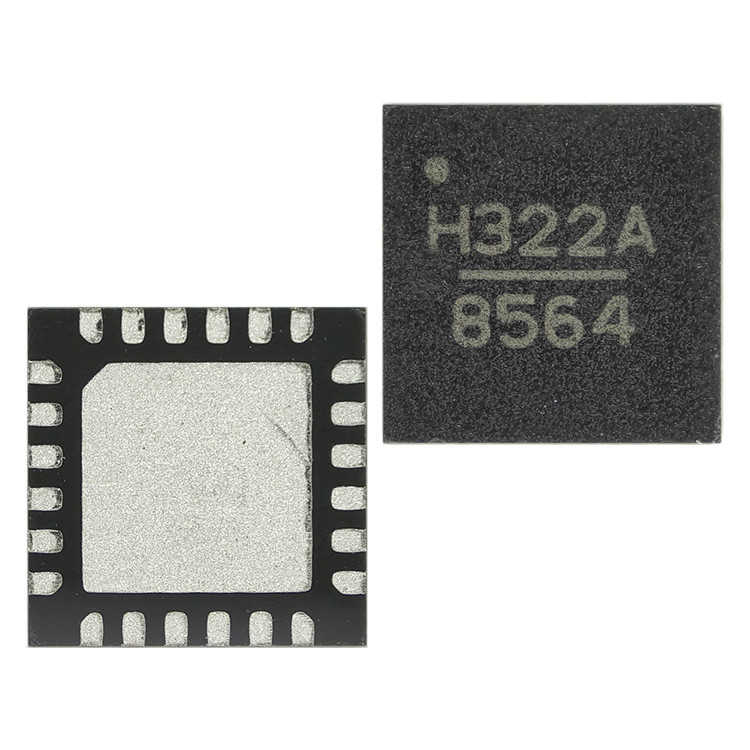

HMC322ALP4E IC RF SWITCH SP8T 8GHZ 24QFN Analog Devices Inc.

  • HMC322ALP4E IC RF SWITCH SP8T 8GHZ 24QFN Analog Devices Inc.
Marca Analog Devices Inc.
Numero di modello HMC322ALP4E
Quantità di ordine minimo 1
Prezzo Based on current price
Imballaggi particolari borsa & scatola di cartone antistatiche
Tempi di consegna 3-5 giorni lavorativi
Termini di pagamento T/T
Capacità di alimentazione In magazzino

Contattimi gratis campioni e buoni.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Tipo di rf - Topologia Assorbente
Circuito SP8T Gamma di frequenza 0Hz ~ 8GHz
Isolamento 40dB Perdita di inserzione 2.5dB
Frequenza della prova 6 GHz, 8 GHz P1dB 26 dBm
IIP3 40dBm Caratteristiche -
Impedenza 50ohm Voltaggio - Fornitura -
Temperatura di funzionamento -40°C ~ 85°C Tipo di montaggio Montaggio superficiale
Confezione / Cassa 24-VFQFN Pad esposto Confezione del dispositivo del fornitore 24-QFN (4x4)
Evidenziare

IC RF

,

Modulo di circuito integrato RF

,

Modulo di chip IC RF
Lasciate un messaggio
Descrizione di prodotto

Dettagli del prodotto

Descrizione generale

L'HMC322 è un chip di commutazione non riflettente a banda larga GaAs MESFET SP8T.questo interruttore offre un elevato isolamento e una bassa perdita di inserimento e estende la copertura di frequenza della linea di prodotti SP8T di HittiteQuesto interruttore include anche un circuito decodificatore binario di bordo che riduce le linee di controllo logica richieste a tre.e richiede un bias fisso di -5VTutti i dati sono testati con il chip in un dispositivo di prova da 50 Ohm collegato tramite fili di 0,5 mm di lunghezza con diametro di 0,025 mm (1 millimetro).

Caratteristiche

Performance a banda larga: CC - 10,0 GHz
Isolamento elevato: > 38 dB @ 4 GHz
Basse perdite di inserimento: 2,0 dB @ 4 GHz
Decodificatore TTL 3:8 integrato
Piccole Dimensioni: 1,45 x 1,6 x 0,10 mm

Applicazioni tipiche

L'HMC322 è ideale per:
• Infrastrutture per le telecomunicazioni
• Radio a microonde e VSAT
• Militare e spaziale
• Strumentazione di prova

Specificità

Attributo Valore attributivo
Produttore Dispositivi analogici
Categoria di prodotto Interruttori RF
Serie HMC322AG
Imballaggio Striscia tagliata
Peso unitario 0.032741 once
Stile di montaggio SMD/SMT
Cassa del pacchetto 24-VFQFN Pad esposto
Impedenza 50 Ohm
Tecnologia GaAs
Temperatura di funzionamento -40°C ~ 85°C
Caratteristiche -
Fornitore di tensione -
Confezione del dispositivo del fornitore 24-QFN (4x4)
Circuito SP8T
Topologia Assorbente
Perdita di inserimento 2.5 dB
P1dB-Punto di compressione 26 dBm
Tipo RF -
Frequenza inferiore 0 Hz
Frequenza superiore 8 GHz
Frequenza di isolamento 40dB @ 6GHz (tipico)
Frequenza di inserimento-perdita 2.5 dB @ 8 GHz
IIP3 40 dBm (tipico)
Pd-dissipazione di potenza 348 mW
Temperatura massima di funzionamento + 85 C
Intervallo di temperatura di funzionamento - 40 C.
Configurazione del interruttore SP8T
Frequenza di funzionamento DC a 8 GHz
Cassa del pacchetto QFN-24
Non-Time-Max 150 ns
Porte degli interruttori Octal
In orario massimo 150 ns
Non isolati 35 dB

Descrizioni

IC di commutazione RF DC-8GHz SP8T
