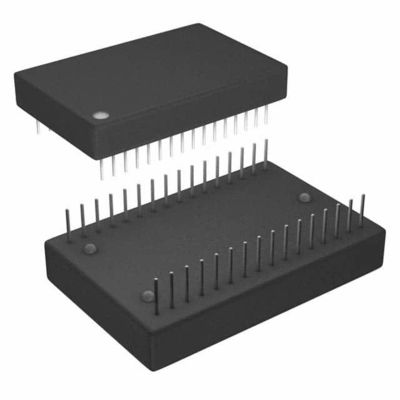

28 EDIP Practical Clock And Timing IC, DS1286 temporizzatore in tempo reale IC

Caratteristiche, applicazioni

CARATTERISTICHE

Si tiene al corrente dei centesimi dei secondi, dei minuti, delle ore, dei giorni, della data del mese, dei mesi e degli anni; la compensazione valida dell'anno bisestile al temporizzatore di cane da guardia 2100 ricomincia un'unità di elaborazione fuori controlla la funzione dell'allarme che programma - tempo - la cellula di energia del litio inclusa attività relative reali mantiene il tempo, il cane da guardia, l'utente RAM e le interruzioni di informazioni dell'allarme e le uscite programmabili dell'onda quadra mantengono 28 l'orma del perno JEDEC tutti i registri sono individualmente indirizzabili via l'indirizzo e l'accuratezza del canale omnibus di dati è migliore del minuto ±1/mese ai maggiori di 10 anni 25°C di cronometraggio in assenza VCC di 50 byte dell'utente il NV RAM

- L'interruzione ha prodotto (scolo aperto) Un INTB (INTB) - interruzione ha prodotto la B (scolo aperto) A0-A5 - gli input DQ0-DQ7 - CE di indirizzo dell'ingresso/uscita di dati - Chip Enable OE - uscita permettaci - scrivono permettono a VCC - +5 volt di terra - hanno frantumato - nessun collegamento SQW - l'uscita dell'onda quadra

DESCRIZIONE

Il cronometrista del cane da guardia DS1286 è un temporizzatore in tempo reale, un allarme, un temporizzatore di cane da guardia e un temporizzatore di intervallo autonomi 28 un pacchetto della IMMERSIONE del perno JEDEC. Il DS1286 contiene una fonte di energia inclusa del litio e un cristallo di quarzo che elimina l'esigenza di tutti i circuiti esterni. I dati hanno contenuto all'interno di 64 registri ad otto bit possono essere letti o scritti allo stesso modo come RAM statico bytewide. I dati sono mantenuti nel cronometrista del cane da guardia da circuiti di controllo intelligenti che individuano lo stato di VCC e proteggono da scrittura la memoria quando VCC è da tolleranza. La fonte di energia del litio può mantenere i dati ed il tempo reale per oltre 10 anni in assenza di VCC. Le informazioni del cronometrista del cane da guardia includono i centesimi dei secondi, dei minuti, delle ore, del giorno, della data, del mese e dell'anno. La data alla fine del mese è automaticamente 13 111999

ha registrato per ottenere i mesi con il meno di 31 giorno, compreso la correzione per l'anno bisestile. Il cronometrista del cane da guardia funziona l'uno o l'altro o in un formato di 12 ore con un indicatore di AM/PM. Il temporizzatore di cane da guardia fornisce le finestre d'allarme e la sincronizzazione di intervallo fra 0,01 secondi e 99,99 secondi. L'allarme in tempo reale prevede i periodi prestabiliti fino a una settimana.

Il DS1286 esegue un ciclo di lettura ogni volta che NOI (scriva permettono a) è inattivo (alto) e CE (Chip Enable) e OE (uscita permette a) sono attivi (basso). L'indirizzo unico specificato dai sei input di indirizzo (A0-A5) definisce che dei 64 registri da raggiungere. I dati validi saranno disponibili agli otto driver del emissione dei dati all'interno di tACC (tempo di Access) dopo che l'ultimo segnale in ingresso di indirizzo è stabile, assicurante che i tempi di accesso di OE e del CE inoltre sono soddisfatti. Se OE e tempi di accesso del CE non sono soddisfatti, quindi l'accesso ai dati deve essere misurato dal segnale d'avvenimento posteriore OE) ed il parametro di limitazione è qualsiasi tCO per CE o il dito del piede per OE piuttosto che l'accesso di indirizzo.

È nel modo di scrittura ogni volta che i segnali del CE e) permettono a scriva (NOI (Chip Enable) sono nello stato (basso) attivo dopo che gli input di indirizzo sono stabili. Il bordo o NOI di caduta d'avvenimento posteriori determinerà l'inizio del scrive il ciclo. Scriva il ciclo è terminato dal CE più in anticipo o dai NOI del bordo in aumento. Tutti gli input di indirizzo devono essere tenuti validi in tutto scrivono il ciclo. Dobbiamo ritornare all'alto stato per uno stato minimo di recupero (tWR) prima che un altro ciclo possa essere iniziato. I dati devono essere validi sul canale omnibus di dati con la messa a punto di dati sufficiente (tDS) ed i dati tengono il tempo (tDH) riguardo al CE più in anticipo o ai NOI del bordo in aumento. Il segnale di controllo di OE dovrebbe essere tenuto inattivo (alto) durante scrive i cicli per evitare il conflitto del bus. Tuttavia, se il bus dell'uscita è stato permesso a (attivo di OE e del CE), quindi NOI disattiverà le uscite nel tODW dal suo bordo di caduta.

Il cronometrista del cane da guardia fornisce la capacità funzionale completa quando VCC è maggior di 4,5 volt e protegge da scrittura i contenuti del registro tipico a 4,25 volt. I dati sono mantenuti in assenza di VCC senza alcuni circuiti di sostegno supplementare. Il DS1286 controlla costantemente VCC. Se la tensione di rifornimento decadimento, il cronometrista del cane da guardia si proteggerà da scrittura automaticamente e tutti gli input ai registri diventano «non si preoccupano.» Sia INTA che INTB (INTB) sono uscite aperte dello scolo. Le due interruzioni e l'orologio interno continuano a funzionare indipendentemente dal livello di VCC. Tuttavia, è importante assicurare che tiri sulle resistenze utilizzate con i perni di interruzione mai non siano tirati in un valore che è maggior di VCC 0.3V. Come VCC cadute sotto circa 3,0 volt, un circuito di commutazione di potenza accende la fonte di energia del litio per mantenere l'orologio e la funzionalità di dati del temporizzatore. Inoltre è richiesto per assicurare quello durante questo tempo (modo) del backup di batteria, il presente di tensione a INTA e INTB (INTB) non supera mai 3.0V. La corrente su ciascuna non dovrebbe eccedere sempre o -1,0 mA. Tuttavia, se l'alto modo attivo è selezionato per INTB (INTB), questo perno passerà ad ALTO soltanto in presenza di VCC. Durante il ciclo iniziale, quando VCC aumenta sopra circa 3,0 volt, il circuito di commutazione di potenza collega l'esterno VCC e stacca la fonte di energia interna del litio. L'operazione normale può riprendere dopo che VCC supera 4,5 volt per un periodo di spettrografia di massa 150.

Il cronometrista del cane da guardia ha 64 registri che sono 8 bit largamente che contengono tutte informazioni di cronometraggio, dell'allarme, del cane da guardia, di controllo e di dati. I registri dell'orologio, del calendario, dell'allarme e del cane da guardia sono posizioni di memoria che contengono l'esterno (utente-accessibile) e le copie interne dei dati. Le copie esterne sono indipendente dalle funzioni interne salvo che sono aggiornate periodicamente dal trasferimento simultaneo della copia interna incrementata (si veda figura 1). I pezzi del registro di comando sono colpiti sia dalle funzioni interne che esterne. Questo registro sarà discusso più successivamente. I 50 byte dei registri di RAM possono essere raggiunti soltanto dal canale omnibus di dati esterno e di indirizzo. I registri ed A contengono l'ora e le informazioni della data (si veda figura 2). Le informazioni di ora sono memorizzate nel DCB. Registri 3, 5 e 7 contenere le informazioni dell'allarme di ora. Le informazioni dell'allarme di ora sono memorizzate nel DCB. Il registro B è il registro di comando e le informazioni in questo registro sono binarie. I registri C e D sono i registri dell'allarme del cane da guardia e le informazioni che sono memorizzate in questi due registri sono nel DCB. I registri da E a 3F sono byte dell'utente e possono essere usati per contenere i dati alla discrezione dell'utente.
