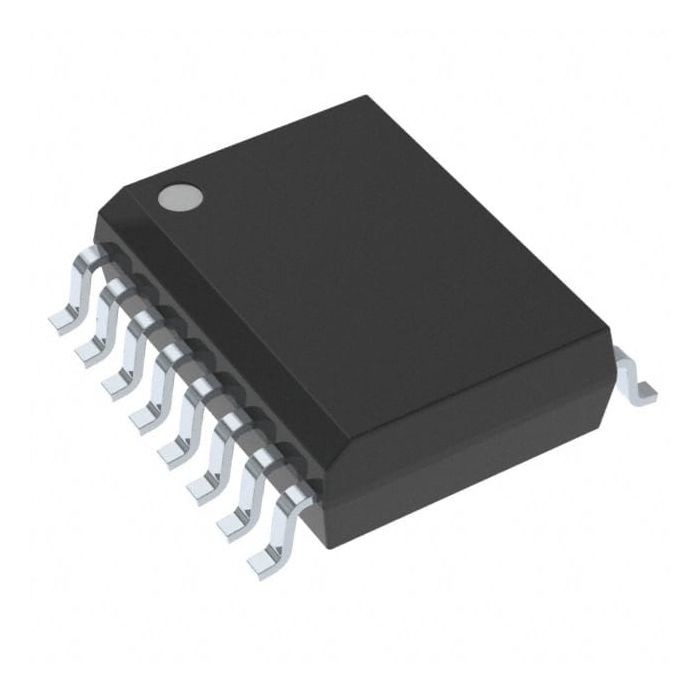

2.5KV 3 incanala l'opto isolatore ADM2483BRWZ RS422/RS485 16SOIC di Digital

DESCRIZIONE GENERALE

Il ricetrasmettitore del bus di ADM2483differential è una componente integrata e galvanico isolata progettata per della comunicazione dei dati bidirezionale sulle linee di trasmissione equilibrate e multipunto del bus.
Aderisce all'ANSI EIA/TIA-485-A ed all'iso 8482: 1987 (E). Facendo uso della tecnologia del iCoupler dei dispositivi analogici, il ADM2483 combina un isolatore di 3 canali, una linea driver differenziale dello tre-stato e un ricevitore dell'ingresso differenziale in un singolo pacchetto. Il lato di logica del dispositivo è alimentato con un rifornimento V di 3 o di 5 V ed il lato del bus usa un rifornimento 5 V soltanto.

CARATTERISTICHE

Ricetrasmettitore RS-485 con isolamento elettrico di dati
Aderisce all'ANSI TIA/EIA RS-485-A ed all'iso 8482: 1987 (E)
un tasso di 500 dati di kilobits
Ha ucciso le uscite tasso-limitate del driver
Operazione di potere basso: massimo 2,5 mA
Adatto a 5 V o a 3 operazioni di V (VDD1)
Immunità transitoria di alto comune-modo: >25 kV/μs
Veri input a sicurezza intrinseca del ricevitore
il ciclo iniziale senza schiamazzo/spegne la protezione
256 nodi sul bus
Protezione termica di arresto
Sicurezza ed approvazioni regolarici
Riconoscimento dell'UL: 2500 V rms per 1 minuto per UL 1577
Avviso di accettazione componente di CSA #5A
IEC 609501 800 V rms (di base), 400 V rms (ha rinforzato)
Certificato di idoneità del VDE
VDE DI BACCANO V V 0884-10 (VDE V 0884-10): 2006-12
Picco di VIORM= 560 V
Gamma di temperatura di funzionamento: −40°C a +85°C

APPLICAZIONI
Reti di potere basso RS-485/RS-422
Interfacce isolate
Reti di costruzione di controllo
Sistemi di trasmissione dei dati multipunto
