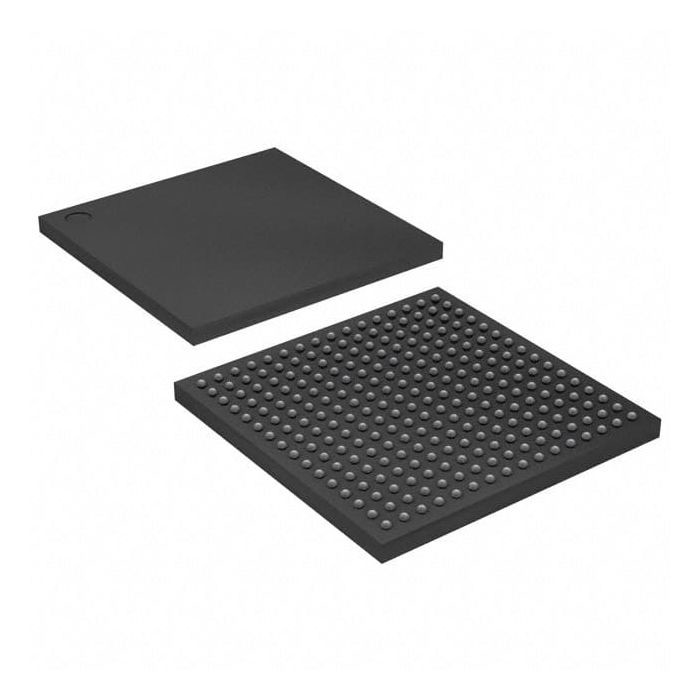

Ingresso/uscita 256FBGA Intel del circuito integrato EP4CE6F17C8N 179 di 1.15V-1.25V FPGA

Descrizione di EP4CE6F17C8N

La nuova famiglia del dispositivo del Cyclone® IV FPGA di Altera estende la direzione di serie di FPGA del ciclone nel fornire al mercato più a basso costo, FPGAs più a bassa potenza, ora una variante del ricetrasmettitore. I dispositivi del ciclone IV sono mirati a alle applicazioni in grande quantità e costo sensibili, permettendo agli analisti programmatori di soddisfare le richieste aumentanti di larghezza di banda mentre abbassano i costi.

EP4CE6F17C8N caratterizza

■Tessuto a basso costo e a bassa potenza di FPGA:
■6K agli elementi di logica 150K
■Fino a 6,3 Mb della memoria inclusa
■Fino a 360 18 moltiplicatori del × 18 per DSP che elabora le applicazioni intensive
■Protocollo che getta un ponte sulle domande di potere di totale di sotto 1,5 W
■I dispositivi del ciclone IV GX offrono fino a otto ricetrasmettitori ad alta velocità che forniscono:
■Tassi di dati fino a 3,125 GBP
■Codificatore 8B/10B/decodificatore
■8 bit o un collegamento pungente di 10 supporti fisici (PMA) all'interfaccia di codifica fisica del substrato (PCS)
■Serializzatore di byte/deserializzatore (SERDES)
■Aligner di parola
■Valuti il FIFO di corrispondenza
■TX ha morso la pantofola per l'interfaccia comune della radio pubblica (CPRI)
■Elettrico giri al minimo
■Riconfigurazione dinamica del canale permettendo che cambiate in moto i andprotocols di tassi di dati
■Equalizzazione e pre-enfasi statiche per integrità di segnale superiore
■150 Mw per consumo di energia del canale
■Struttura di sincronizzazione flessibile per sostenere i protocolli multipli in un singolo blocchetto del ricetrasmettitore
■I dispositivi del ciclone IV GX offrono hanno dedicato il IP duro per PCI Express (TUBO) (PCIe) GEN 1:
■configurazioni del vicolo ×1, ×2 e ×4
■Configurazioni del radice-porto e di punto finale
■Un carico utile da fino a 256 byte
■Un canale virtuale
■Amplificatore di altra prova di KB 2
■Amplificatore del ricevitore di KB 4 (Rx)
■I dispositivi del ciclone IV GX offrono una vasta gamma di supporto di protocollo:
■GEN 1 ×1, ×2 e ×4 (2,5 GBP) di PCIe (TUBO)
■Gigabit Ethernet (1,25 GBP)
■CPRI (fino a 3,072 GBP)
■XAUI (3,125 GBP)
■Interfaccia digitale di serie di tasso triplo (SDI) (fino a 2,97 GBP)
■RapidIO di serie (3,125 GBP)
■Modalità di base (fino a 3,125 GBP)
■V-da-Un (fino a 3,0 GBP)
■DisplayPort (2,7 GBP)
■Advanced Technology Attachment di serie (SATA) (fino a 3,0 GBP)
■OBSAI (fino a 3,072 GBP)
■Fino a 532 utente I/Os
■LVDS collega il trasmettitore di fino a 840 Mbps (Tx), 875 Mbps Rx
■Contributo alle interfacce di DDR2 SDRAM fino a 200 megahertz
■Contributo a QDRII SRAM e DDR SDRAM fino a 167 megahertz
■Fino a otto cicli con aggancio di fase (PLLs) per dispositivo
■Offerto nei gradi commerciali ed industriali di temperatura
